A tágulási tartályok szerepe és típusai a vízellátó és fűtési rendszerekben
A tágulási tartály a rendszer „lengéscsillapító párnája”, amely megvédi a rendszert a túlnyomástól és kiegyenlíti a víz térfogatváltozásait. Amikor a víz felmelegszik, térfogata növekszik - a víz kitágul (expanzió). A tágulási tartály ezt a térfogatnövekedést kiegyenlíti, hogy a rendszer ne lépje túl a biztonságos nyomást.
A tágulási tartály működése és szerepe
A tágulási tartály egy olyan eszköz, amelyet a vízellátó és fűtési rendszerekben használnak. Fő célja, hogy ellensúlyozza a víz vagy fűtőanyag hőmérsékletének változásából eredő térfogatváltozásokat, megakadályozva a túlnyomást vagy alacsony nyomást a rendszerben.
Vízellátó rendszerekben általában a bojlerrel vagy vízmelegítővel összekötött nyomáscsökkentő szeleppel szerelik fel. Amikor a víz felmelegszik, a tartályban lévő levegő összenyomódik, helyet adva a táguló víznek. Lehűléskor a levegő kiterjed, visszatöltve az üres teret, így megőrizve a rendszer nyomását.
Fűtési rendszerekben a tágulási tartályt általában a kazánhoz csatlakoztatják, ahol hasonló módon működik: a melegedő víz térfogatnövekedését a tartályban lévő levegő nyomásváltozása kompenzálja, stabilan tartva a rendszer nyomását.
Miért elengedhetetlen a tágulási tartály?
A hőmérséklet változásával az anyagok térfogata is változik, ami különösen a víz esetében jelentős. Ha nincs tágulási tartály, a fűtési vagy vízellátó rendszerben a megnövekedett térfogat túlnyomáshoz vezethet, ami károsíthatja a csővezetékeket, szelepeket és egyéb alkatrészeket.
A tágulási tartály kiválasztásánál figyelembe kell venni a rendszer térfogatát, nyomását, a benne lévő folyadék típusát, a hőmérsékletet, valamint a telepítési és karbantartási körülményeket.
A tágulási tartályok típusai
Nyitott tágulási tartályok
Régebbi rendszerekben használatosak, a tartály a rendszer legmagasabb pontján helyezkedik el, közvetlen kapcsolatban a külső levegővel. Közvetlenül kiengedik a felesleges nyomást, de oxigénnel dúsítják a vizet, ami korróziót okozhat a rendszerben.
Zárt tágulási tartályok

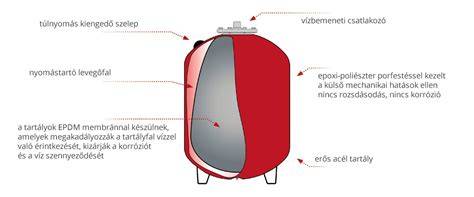

Modern rendszerekben alkalmazott megoldás, amelyben egy membrán választja el a vízteret a levegőtől vagy nitrogéngáztól. Ez megakadályozza, hogy a víz oxigénnel érintkezzen, így csökkenti a korrózió veszélyét. Ezek a tartályok két fő részre oszthatók: membrános (gumimembrán elválasztó) és gumizsákos kivitelre.
A zárt tartályban a víz felmelegedésekor tágul, a membrán vagy gumizsák elmozdulva engedi a levegő összenyomódását, így megakadályozza a túlzott nyomás kialakulását. Lehűléskor a levegő visszatágul, visszanyomva a vizet a rendszerbe.
Speciális zárt tágulási tartályok
Az ivóvíz tágulási tartályoknak magasabb elvárásokat kell teljesíteniük, mivel a víz minősége (oxigéndús, folyamatosan cserélődő) nagyobb korróziós veszélyt hordoz. Például a bojlerek esetében használt tartályok megakadályozzák, hogy a biztonsági szelep fölöslegesen elengedje a melegített vizet, visszatöltve azt később a rendszerbe, így takarékoskodva a vízzel.
A tágulási tartályok beállítása és karbantartása
A tágulási tartály légoldali előfeszítési nyomásának (P0) helyes beállítása alapvető fontosságú a rendszer megfelelő működéséhez. Ez a nyomás legalább meg kell, hogy egyezzen a rendszer statikus nyomásával, a rendszer magasságától és egyéb tényezőktől függően.
Fűtési rendszerekben a hideg víznyomáshoz képest kb. 0,2 bar-rel alacsonyabb legyen a tartály levegőnyomása, míg kútvizes rendszerek esetében a levegőnyomás a szivattyú bekapcsolási nyomása alá igazítható.
Ha a légoldali előnyomás túl alacsony, a tartály nem tud megfelelően pufferelni, a víztér túl nagy lesz, és a szivattyú gyakran indul be. Túl magas előnyomás esetén kevés víz fér be a tartályba, így csökken a hasznos térfogat és szintén túlzott szivattyúindítások lehetnek.
A tágulási tartályokat időszakosan érdemes ellenőrizni. A gumi membránok vagy zsákok idővel elöregednek, megrepedezhetnek, melynek jelei a tartályban jelentkező vízszivárgás, gyakori szivattyúindítás vagy gyors nyomásesés a rendszerben. Ha a membrán megsérül, a tartályt cserélni kell.
A tágulási tartályok méretezése és alkalmazása
A megfelelő méret kiválasztása alapvetően a rendszer víztérfogatán és a várható térfogatváltozáson alapul. Fontos azonban, hogy nemcsak a névleges térfogat számít, hanem a beállítások és a belső kialakítás is meghatározza a használható vízmennyiséget.

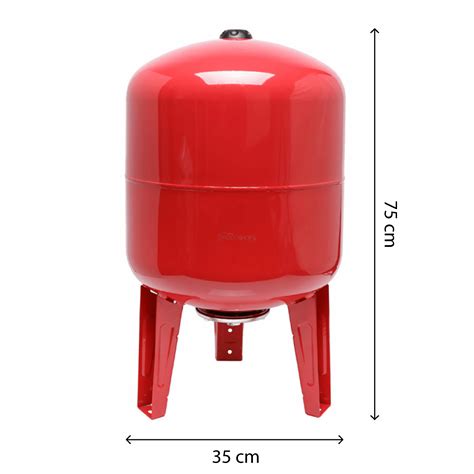

A kisebb rendszerekhez gyakori választás lehet az 50 literes hidrofor jellegű tartály, amely elegendő pufferelő kapacitást biztosít ahhoz, hogy a szivattyú ne kapcsoljon be minden vízvételnél. Ezek a tartályok elsősorban a nyomás egyenletességét szolgálják, nem a hőmérsékleti térfogatváltozást, így leginkább ivóvizes rendszerekben vagy kerti öntözésben használatosak.
Az előhűtő tartály szerepe extrém hőmérsékletek esetén
Mivel a membrános vagy gumizsákos tágulási tartályok anyagai általában csak 50-70 °C-ig hőtűrőek, meg kell akadályozni, hogy ennél melegebb víz érintkezzen velük. Ilyen esetben előhűtő tartályt alkalmaznak, amely biztosítja a megfelelő hőmérsékletet a biztonságos működéshez.
Fontos tudnivalók és karbantartás
A tágulási tartály nem „plusz egy alkatrész”, hanem a stabil és biztonságos üzem feltétele. Működés közben a membránon átdiffundálhat a levegő a vízoldalra, ez folyamatos nyomáscsökkenést és a tartály hasznos térfogatának csökkenését okozza. Ezért ajánlott évente ellenőrizni a tartály légoldali állapotát, amit a tartály leürítése után lehet megfelelően elvégezni.
Régebben nem volt engedélyezett a tágulási tartály elé elzáró szerelvényt telepíteni, azonban ma már olyan szelepek is elérhetőek, amelyek védenek a véletlen elzárás ellen és ürítőcsonkkal is rendelkeznek, megkönnyítve a karbantartást.
A tágulási tartály jelentősége a hosszú távú rendszermegbízhatóságban
A tágulási tartályok nélkülözhetetlenek minden olyan zárt rendszerben, ahol szivattyúval működő fűtésről, használati melegvízről vagy szolár rendszerről beszélünk. Nélkülük a térfogatváltozások és nyomáshullámok komoly károkat okozhatnának, mint például csőtörés vagy szivárgás.
Ezért a tágulási tartály választása, beállítása és rendszeres karbantartása kulcsfontosságú a rendszer hosszú élettartamához, biztonságos működéséhez és hatékonyságához.
