Tagulasi tartályok és működésük a fűtési rendszerekben
A fűtési rendszer hosszú távú biztonságának egyik legfontosabb eleme a megfelelően megválasztott kiegyenlítő tartály, más néven tágulási tartály. Feladata, hogy stabilizálja a nyomást, megelőzze a káros túlfeszültséget és biztosítsa a rendszer zavartalan működését. Bármely zárt fűtési rendszerben a víz hő hatására tágul. Ha a keletkező többlet térfogat nem kap helyet, a rendszerben veszélyesen megemelkedhet a nyomás. Ezt előzi meg a kiegyenlítő tartály, amely rugalmas membrán segítségével képes elnyelni a hőtágulásból eredő térfogatváltozást.
A tartályok alapvető típusa és működése
Két alapvető típusa létezik: a nyitott tágulási tartály és a zárt tágulási tartály. A membrános tartály egyik oldalán víz, a másikon levegő vagy nitrogén található. Amikor a fűtési rendszerben nő a nyomás, a membrán kitágul, így biztonságosan kiegyenlíti a nyomáskülönbséget. A tágulási tartály működése akkor hatékony, ha az előnyomás megfelelően van beállítva. A tágulási tartály méretezése kulcsfontosságú, és gyakran alábecsült feladat. Ha a tartály túl kicsi, a rendszer túlnyomásos lehet; ha túl nagy, feleslegesen növeli a költségeket.
A prémium gyártók - mint a Flamco, Varem vagy Reflex - hosszabb élettartamot és magasabb üzembiztonságot garantálnak. A holland Flamco a szektorra az egyik legismertebb szereplő. Termékeik tartós membránnal, erős korrózióvédelemmel és kiemelkedő üzembiztonsággal rendelkeznek. Az olasz Varem évtizedek óta gyárt magas minőségű tágulási tartályokat, membrán hosszú élettartamra tervezett, széles méret- és nyomásválasztékkal. A német Reflex prémium minőségű, gyakran ipari szintű rendszerekben alkalmazott tartályokat készít. A Megatherm saját márkája a minőség és megfizethetőség tökéletes egyensúlyát kínálja.
Nyitott vs. zárt tartályok
A gravitációs fűtési rendszerek klasszikus megoldása a nyitott tartály, amely egyszerű felépítésével és kedvező árnyalatával mindig is jelen volt. A mai korszerű fűtési rendszerek standardja azonban a zárt tartály, ideértve a membrános megoldásokat is. A nyitott tartály a gravitációs rendszerekhez való, míg a zárt modern, zárt rendszerű fűtésekhez megfelelő.
Az előnyök és hátrányok mérlegelésekor figyelembe kell venni, hogy a zárt rendszerekben a membrános tartályok megakadályozzák az oxigént a vízbe oldódását, ezáltal a korrózió csökkenthető. Ugyanakkor a membránok hőtűrése és a tartály végleges beállítása kritikus a megbízható működéshez.
Nagyobb képet adó jellemzők és kivitelezés
A tartályok légoldali előfeszítésének helyes beállítása kiemelt jelentőségű. A légoldali előfeszítés (P0) legyen elegendő ahhoz, hogy a rendszer hidrosztatikus nyomása ellenőrzötte legyen. Ha a rendszerben 100 °C feletti hőtartás lehet, akkor a gőznyomás is figyelembe vehető. A leggyakoribb lépések között szerepel a P0 meghatározása úgy, hogy P0 = Pst + 0,2 bar + Pgőz + szükség szerint Psziv, és a teljes rendszer terhelésének figyelembe vétele a kondíciók szerint.
A méretet és a töltést a rendszerhez igazítják: Pe a üzemi nyomás a legnagyobb üzemeltetett állapotban, Pa a nyomás a legalacsonyabb vagy leghűvösebb állapotban, és a tervezés során biztosítani kell, hogy Pa + 0,3 bar legyen elég a membrán védelmére. A keringtető szivattyú szívóoldali és nyomóoldali viszonyaitól függően a beállításokat módosítani kell. Ha a rendszer beindul, a szívóoldali hatás miatt a tartály töltése elengedhet, így a phds növelése szükséges lehet.
Fontos megjegyezni, hogy a membránokat és zsákokat a hőtűrés korlátozza, és ezért célszerű előhűtő tartályt alkalmazni a 8. ábra szerint. A helyes méret és beállítás általában 1-2 évig problémamentes működést garantálhat, bár egyes esetekben a kisebb eltérések sem okozhatnak komoly gondot a szűk tízéves távon.
Piaci szereplők és típuspéldák
Gitral 35 literes MB-35 típusú tágulási tartály példája a zárt rendszerekre tervezett, membrános konstrukcióknak. A MB-35 különböző paraméterekkel, mérhető értékekkel és rögzített membrános kivitelben érhető el. A tartályba a 3/4" csatlakozás illeszkedik, magassága 375 mm, szélessége 490 mm, mélysége 380 mm, maximális üzemnyomása 3 bar, 35 liter térfogattal.

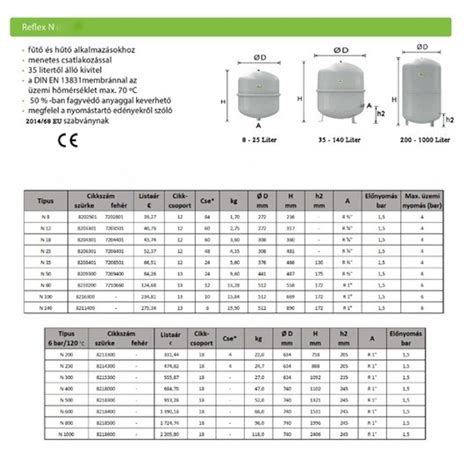

Az Aquasystem AR és a Varem termékeinek jellemzői is a zárt rendszerekre tervezettek: gumimembrános vagy előrefixált megoldások, az üzemeltetési nyomás és korrózióállóság hangsúlyos szerepet kap. A CAL-PRO és Reflex tartályok szintén kifejezetten zárt, membrános típusok, melyekkel a nyomás- és töltésbiztonság biztosított. A termékpalettában megtalálható a C-vit és különböző 35 literes tartályok is, melyek könnyen beépíthetők a fűtési rendszerekbe.
Az IBO ITALY HMV tartály 35L CWU egy 35 literes, közvetlenül ivóvíz-ellátó rendszerekhez fejlesztett megoldás. A tartály vastag szénacél köpenybe öltöztetett, korróziógátló festék- és butil gumimembránnal választja el a vizet a külső burkolattól. A membrán és a tartály speciális szeleppel rendelkezik a levegő feltöltéséhez vagy leeresztéséhez, s a folyadék hosszú távú üzemi hőmérséklete 110 °C, rövidítés esetén akár 130 °C is lehet.
Védelmi és karbantartási szempontok
A tartályok külső gyártók által meghatározott karbantartási iránymutatásokat érdemes követni. A membrán átdiffundálódása és a levegő lassú kilépése miatt évenkénti ellenőrzés javasolt, és ha szükséges, a levegőpárna feltöltése vagy cseréje. Amennyiben a tartályt elzáró szerelvény nélkül szerelik be, a rendszer leürítésével kell újra beüzemelni és légteleníteni a rendszert. A karbantartás elhanyagolása a nyomáskiegyenlítés elvesztéséhez és a szelepek esetleges túlterheléséhez vezethet.
Az optimális megoldás kiválasztásakor figyelembe kell venni, hogy a fűtési tartály nem élelmiszer-tisztaságú és korrózióállóság szempontjából nem ideális minden alkalmazásban. Fordítva előfordulhat, hogy valamilyen speciális igény esetén magasabb szintű tartályt érdemes választani, de szükségtelen lehet a magas árú tartály beépítése, ha azt a rendszer megköveteli.
Összefoglaló megfontolások a kiválasztáshoz
A tartály kiválasztásánál fontos a rendszer térfogatától, a hőmérséklettől és a nyomástól függő méretezés. Az állandó nyomású zárt tartályok különösen olyan rendszerekben lehetnek jó választás, ahol a nyomás stabilizálása kritikus, de a költségek és a karbantartás is meghatározóak lehetnek. A hagyományos és modern rendszerek között a nyitott és zárt tartályok között a döntés a felhasználási környezet és az üzemeltetési követelmények alapján születik. A membrános tartályok hosszú távú megbízhatóságot és védelmet kínálnak, ha a beépítés és beállítások helyesek.
