Törölközőszárító radiátorok: Tökéletes kényelem és hatékonyság a fürdőszobában

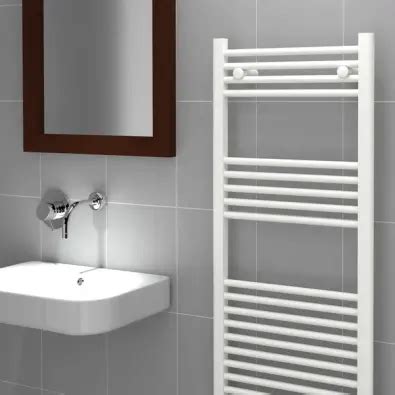

A modern fürdőszoba tervezésekor egyre többen döntenek úgy, hogy - a magasabb komfortfokozat és a lehető legnagyobb kényelem miatt - lesz a fürdőben törölközőszárító radiátor is. Ezek a fűtőtestek nem csupán praktikus célt szolgálnak, hanem esztétikai értéket is képviselnek, hozzájárulva a helyiség összképéhez. A piacon elérhető modellek széles választéka lehetővé teszi, hogy mindenki megtalálja a saját igényeinek és fürdőszobája stílusának leginkább megfelelő darabot.
Mi is pontosan a törölközőszárító radiátor funkciója?
A törölközőszárító radiátorok elsődleges célja a törölközők gyors és hatékony megszárítása. Ezen felül - ahogy írtuk - hozzájárulnak ahhoz, hogy melegebb és komfortosabb legyen a fürdőd. Működésük során (a fűtési rendszerből érkező melegvíz vagy az elektromos fűtőpatron révén) felmelegítik a helyiséget, így téve a fürdőszobát még komfortosabbá. Ez különösen a hidegebb hónapokban jelentős előnyt. A törölközők gyorsabban megszáradnak, megakadályozva a kellemetlen, nyirkos érzetet és a penészesedés kockázatát.
A törölközőszárító radiátorok típusai
Két fő típusuk van: az elektromos és a központi fűtésre csatlakoztatható modellek.
Központi fűtésre csatlakoztatható radiátorok
Ezek a radiátorok a fűtési rendszer részeként működnek. A radiátorszelepen keresztül a fűtési rendszer meleg vize (előremenő ág) a radiátorba jut és felmelegíti azt. A radiátor a fürdőszoba levegőjét vagy a törölközőket melegíti. A lehűlt fűtővíz a radiátor „visszatérő radiátorszelep” szerelvényén át hagyja el a radiátort (visszatérő ág). A radiátor alján elhelyezkedő csövek kissé hűvösebbek, mivel innen áramlik vissza a lehűlt víz a rendszerbe. A fűtővíz felfelé áramlik a radiátorban, leadja a hőjét, lehűl, és visszaáramlik a fűtőpatronhoz (vagy a rendszerhez). Adott típusú radiátor fűtőteljesítménye az előremenő víz hőmérséklet, a visszatérő víz hőmérséklet, és a szobahőmérséklet függvénye. Ugyanitt kell megemlíteni, hogy egyes felületek csökkentik a radiátor teljesítményét. Alacsony előremenő hőmérsékletű rendszerek esetén a fűtőteljesítmény már csak töredéke a névleges teljesítménynek. A padlófűtés, mennyezetfűtés, falfűtési rendszerek mind ilyenek, ezek jellemzően 35-40°C körüli előremenő hőmérséklettel működnek. Felmerül a kérdés, hogy érdemes-e ilyen rendszerekre a fürdőszoba radiátort csatlakoztatni.
Elektromos radiátorok
Szinte az összes fürdőszoba radiátor modell elérhető elektromos változatban is, általában szűkített méretválasztékban. A radiátorokat a gyárban speciális folyadékkal töltik föl, és ellátják a megfelelő teljesítményű fűtőpatronnal. A kivitelező a radiátort csak rögzíti a falon, a fűtőpatron dugvilláját a dugaljba csatlakoztatja. Ennyi az egész. (Egyes típusokat szabad kábelvéggel szállítunk). A telepítés során a vizes helyiségekre vonatkozó építési előírásokat figyelembe kell venni, azaz a radiátor (fűtőpatron) elektromos védettségét figyelembe kell venni a felszerelés helyének meghatározásához (Legalább IP X4 besorolás).
Modellenként eltérő, hogy a radiátort milyen módon lehet ki és bekapcsolni. Az alacsonyabb árfekvésű radiátorok esetén egyszerűbb, a magasabb árfekvésű radiátorok esetén fejlettebb szabályozási módok adottak. Gyakori igény, hogy a fűtési szezonon kívül is legyen lehetőség a radiátor felfűtésére, a törölközők szárítására. Ilyenkor a radiátor csatlakozik a fűtési rendszerre, és elektromos fűtőpatronnal is fel van szerelve. Ez az úgynevezett vegyes üzemmód. Az elektromos fűtőpatron a konkrét modellnél megadott teljesítménynek megfelelően a kínálatból kiválasztható, vagy eleve beépített (pl. Metropolitan). Egyes modellek kialakításuknál fogva nem alkalmasak vegyes üzemmódra. Az árlista első lapjain megtalálja, hogy adott modell alkalmas-e vegyes üzemre vagy sem.
A Deltacalor Recto C Mix 500 Watt egy központi fűtési rendszerhez kialakított elektromos törölközőszárítós radiátor (elektromos fűtőelemmel felszerelt vízteres radiátor), programozható hőmérséklet szabályozóval. Tervezés és gyártás Made in Italy. Olasz design, mindig száraz tapintású törölközők és kellemes meleg. A Deltacalor Rect C Mix 500 Watt elektromos törölközőszárítós radiátor Milánó mellett, az olasz design és ipar fellegvárában készül. Tervezés és gyártás Made in Italy.
Speciális kialakításának köszönhetően, a radiátor két hőforrásból üzemeltethető. Az előremenő és visszatérő csatlakozásokon keresztül alapesetben a radiátor a központi fűtési rendszerre csatlakozik. Az elektromos fűtőelem, a programozható termosztát és szabályzó használatával, a központi fűtési rendszer kazánjának működésétől eltérő ütemezésben is üzemeltethető. Előnye a kialakításnak, hogy akkor is kellemes meleget biztosíthat fürdőszobájába, ha az ingatlan többi helységét nem kívánja felfűteni. A radiátor hosszú élettartamát a szigetelt INOX elektromos fűtőbetét biztosítja. 500 mm-es szélességével és 1030 mm-es magasságával kisebb alapterületű fürdőszobákba is könnyen telepíthető, felszerelése szakembert nem igényel.
Anyagválasztás: Alumínium vs. Rozsdamentes acél
A törölközőszárító radiátorok általában két fő anyagból készülnek: alumíniumból és rozsdamentes acélból. Mindkettőnek megvannak a maga előnyei és hátrányai.
- Alumínium: Az alumínium gyorsabban melegszik fel, ami rövidebb idő alatt biztosítja a kívánt hőmérsékletet. Emellett könnyű és jó hővezető. Azonban kevésbé ellenálló a korrózióval szemben, mint a rozsdamentes acél, ezért fontos a megfelelő belső bevonat, amely biztosítja a hőátvitelt és megakadályozza a korróziót.
- Rozsdamentes acél: A rozsdamentes acél tartósabb és ellenállóbb a korrózióval szemben. Ez egy hosszú távú befektetésnek számít. Azonban lassabban melegszik fel, mint az alumínium.
A választás nagyban függ a felhasználó igényeitől, a rendelkezésre álló költségvetéstől, valamint a fürdőszoba stílusától és megjelenésétől.
Méretezés és elhelyezés
A radiátor kiválasztásakor fontos figyelembe venni a fürdőszoba méretét és a rendelkezésre álló helyet. Két fő típusuk van: az elektromos és a központi fűtésre csatlakoztatható modellek. ezek szerelhetőek helytakarékosak, ami egy kisebb fürdőben hasznos.
A méretezés során azt is figyelembe kell venni, hogy a radiátort elsősorban fűtésre vagy törölközőszárításra fogjuk használni. Ha csak törölközőszárításra használjuk, kisebb teljesítményű radiátor is elegendő lehet. Ha fűtésre is használjuk, akkor a fürdőszoba fűtési igényének megfelelő teljesítményű radiátort kell választani. A radiátorok többféle méretben kaphatóak. Ha csak keskeny helye van a falon, akkor a 30, 40, vagy az 50 centiméter széles radiátor jó választás lehet. Ha több helye van, és nagyobb a fürdője, akkor a 60-70-80 centisek a megfelelő választás. Akár 200 mm szélességtől 2200 mm magasságig is választhatunk keskeny törölköző szárító radiátort.
A radiátorokat leggyakrabban az ablakok alatti falakra rögzítjük, vagyis a leghidegebb helyeken. Ezáltal a hideg levegőáramlás akadályozható meg, és a radiátor hatékonyabban tudja felmelegíteni a helyiséget.
Ha valamilyen okból át kell helyezni a falon a fűtőtestet, úgy kell megválasztani a teljesítményét, hogy az a tervezettet teljesítményt 10%-kal haladja meg. Ezen kívül tanácsos felette felfüggeszteni egy járulékos légterelőt polcot, mely megelőzi a fal, a fűtőtestből áramló meleg levegőben lévő finom por általi szennyeződést. A belső gipszkarton falakon történő felfüggesztési helyeknél be kell tervezni egy járulékos rögzítő keretet, mely átveszi a vízzel telt fűtőtest súlyát. Annak érdekében, a fűtőtestet teljesítménye ne csökkenjen a szerelőknek figyelnie kell arra, hogy a fűtőtest megfelelő minimális magasságba kerüljön a padlóról, illetve a parapet aljától (lásd szerelési utasítás).
Radiátorok beszabályozása és bekötése (Fűtésszabályozás sorozat 3. rész)
Telepítési és bekötési módok
A törölközőszárító radiátorok telepítése és bekötése gondos tervezést és precíz kivitelezést igényel.
A radiátor test bekötései
Valamennyi fűtőtest két csővel csatlakozik a központi fűtés hálózatához: az előremenő, mely a melegvizet (a kazánból, vizes kandallóból) szállítja a fűtőtestbe és a visszatérő, mely a fűtőtestben lehűlt vizet szállítja vissza a rendszerbe.

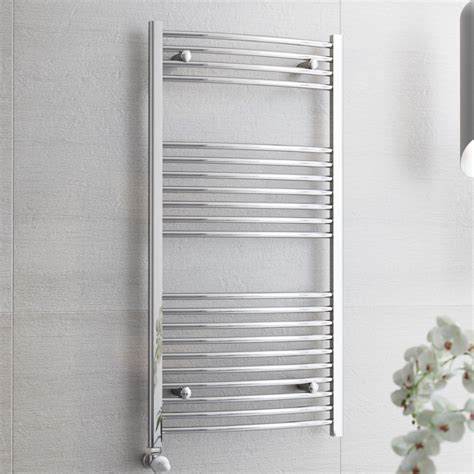

- Alsó csatlakozás: Ennél a fajta fűtőtestnél mindkét cső a fűtőtest jobb, vagy szélénél található speciális elzárószelepekkel felszerelt a szerelőkészletben melléklet csatlakozó csonkokhoz csatlakozik. Ennek köszönhetően például egy üzemzavarnál mindkét elzárószelep zárható, (megszüntetve a víz be- és kiáramlását a fűtőtestből), anélkül, hogy a vizet a fűtési rendszerből le kellene engedni. A padlóból közvetlenül kijövő csövekhez egy egyszerű, viszont a radiátor alatt a falból kijövő csövekhez - derékszögű csatlakozó készletet kell alkalmazni.
- Oldalsó csatlakozás: Az előremenő csövet (a fűtőtest felső részénél) és a visszatérőt (alul) falhoronyban vezetjük és a fűtőtest oldalánál szereljük csatlakozó elemekkel. Fordított bekötés esetén legalább 30%-kal csökkentjük a fűtőtest fűtő hatásfokát. Amennyiben a fűtőtest magassága meghaladja a 2 m-t., vagy a magassága és hosszúsága aránya eléri a 4:1, vagy ennél nagyobb, akkor oldalcsatlakoztatás helyett keresztcsatlakoztatást alkalmazunk, az előremenő és visszatérő csövek átellenes irányú elhelyezése mellett.
A csatlakozási pontok meghatározása
Újépítésű helyiség esetén meg kell határozni a fűtőtest pontos helyét. Ha pedig egy meglévő fürdőszobában szeretnénk áthelyezni a fűtőtestet, akkor gondoskodnunk kell a vezetékek szakszerű elvezetéséről is.
A törölközőszárító radiátor bekötése továbbá azért egy előnyös megoldás, mivel rendkívül helytakarékos, ezáltal pedig a kisebb fürdőszobákban is ideális megoldásnak számít! Ott van még a gipszkarton falak kérdése. Mert nem csak a bekötéssel, hanem a rögzítéssel is vigyázni kell. Üresen nem tűnik nehéznek egy törölközőszárító radiátor, de amikor használat közben megtelik vízzel, akkor a súlya megsokszorozódik, ezért a gipszkarton esetében be kell szerelni egy járulékos rögzítő keretet, ami megtartja a fűtőtest súlyát.
A csatlakozási rendszerek típusai
A fűtőberendezések hálózatra kapcsolásának módja attól függ, hogyan történt a csövek elhelyezése a falhoronyban, vagy a padlóba rejtve. Nagy jelentőségű e mellett a fajtájuk, némelyeket csak oldalsó csatlakoztatással, némelyeket oldalsó és alsó csatlakozással szerelhetünk a hálózatra.
- I. változat: Meglévő fűtőhálózat esetén a csatlakozóelemek a megfelelő köztávval ki vannak vezetve a falból (pl.: a korábbi fűtőtesthez). Ebben az esetben is ugyanolyan köztávú fűtőtest felszerelésére lesz szükség.
- II. változat: Lehetőség van a fűtéshálózat alapoktól kezdődő kialakítására, esetleg a régi átalakítására (elkerülhetetlen a falvésés). Ekkor már a vezetékek helyét ki kell vésni a falban, ami annyit jelent, hogy bármilyen köztávú fűtőtestet választhatunk, mert ehhez igazíthatjuk a vezetékek kivezetését a falból.
- III. változat: A leggyakoribb hidraulikus csatlakozási köztáv a csatlakozó elemek tengelyén az 50 mm. (ez az úgynevezett V csatlakozás). Tanácsoljuk alkalmazni ezt a változatot tekintettel könnyű szerelhetőségére, illetve egyszerűsíti a fűtőst cseréjét (más méretek esetén). Ez az úgynevezett „V“ csatlakozás, ami a legesztétikusabb módszernek számít. További előnye, hogy megkönnyíti azerelést és a törölközőszárító radiátor bekötése is egyszerűbben kivitelezhető.
Fontos szempontok a szerelés során
A fűtőtestek felszerelését a következő szempontok alapján kell elvégezni:
- A munka megkezdése előtt ellenőrizni kell minden szükséges elem meglétét a szelepektől kezdve, az adaptereken át, egészen a rögzítő dübelekig.
- Szerszámokra is szükség lesz, mert nem akkor kell nekilátnunk keresgélni a mérőszalagot, ceruzát, csempefúrószárat vagy a Rothenberger kulcsot a hollandi anyás csavarhoz, amikor már belevágtunk a munkába.
- A harmadik szempont pedig az, hogy a törölközőszárító bekötése során a gyártó által megadott szerelési útmutató alapján kell eljárnunk.
A radiátor és szerelőcsomag kartonból történő kicsomagolását követően, a szerelés idejére érdeme s a fűtőtesten hagyni a védőfóliát, ez járulékos védelmet nyújt a szennyeződés és sérülés ellen. Majd győződjünk meg róla, hogy a csatlakozó elemek távköze és a felfüggesztés megegyezik-e a fűtőtesthez csatolt vázlatrajzon megadottakkal.
A falból kivezetett hálózati egységre szereljük fel a központi fűtés szelepeit (előremenő és visszatérő). Csatlakoztatjuk a közcsavarokat és a szelepeket a fűtőtesttel (Rothenberger hollandianya kulcsot használva). Az ily módon előkészített fűtőberendezést függesztjük fel a konzolokra (függesztők). Ellenőrizzük a felszerelt légtelenítő szelep és egyéb tömítő elemek tömítettségét (pl.: vakdugók). A szerelés befejezését követően megfelelő kulccsal és (szintetikus vagy természetes) tömítővel csatlakoztatjuk a fűtőtestet.
Téves bekötés és annak orvoslása
Téves bekötés esetén, amennyiben alsó bekötés esetén az előremenő és visszatérő ág fordítva kerül bekötésre, elkerülhetjük a hálózat átalakítását speciális kereszt csatlakozóelem alkalmazásával, amelyben a fűtővízvíz áramlási irányának felcserélése megy végbe, aminek köszönhetően a fűtőtest rendeltetésének megfelelően fog működni. Az ilyen csatlakozó elem elérhető egyenes és derékszögű kivitelben is.
A törölközőszárító radiátor bekötése térsarok szeleppel is lehetséges. A sarokszeleppel ellentétben, itt a kézikerék vagy a termofej nem merőleges a falhoz képest, hanem azzal párhuzamosan áll, tehát a radiátor középvonalának az irányába. Az 50 mm-es csatlakozási távolságú radiátorok esetében az egy szeleptestes bekötési mód számít kivitelezhetőnek. Ez esetben a fűtési csövek kiállásai 50 mm-es távolságra kell legyenek egymástól.
A lándzsás szeleppel történő bekötés lehetővé teszi egyes kétoldali radiátorok egy oldalra történő bekötését. Ez a csőtoldat, amiről az „lándzsás“ elnevezést is kapta, mélyen benyúlik a radiátorba, így biztosítva a víz megfelelő áramlását. Csak akkor alkalmazható, hogyha függőlegesen elfér.
Hőleadás és hatékonyság
A radiátorok fűtőteljesítménye az előremenő víz hőmérsékletétől, a visszatérő víz hőmérsékletétől és a szobahőmérséklettől függ. Fontos megjegyezni, hogy egyes felületek csökkenthetik a radiátor teljesítményét. Alacsony előremenő hőmérsékletű rendszerek (mint a padló-, mennyezet- vagy falfűtés) esetén a fűtőteljesítmény már csak töredéke a névleges teljesítménynek.
Ha valamilyen okból át kell helyezni a falon a fűtőtestet, úgy kell megválasztani a teljesítményét, hogy az a tervezettet teljesítményt 10%-kal haladja meg.
A régi 30-40 éves öntöttvas változatok mára már sokat veszítettek a hőleadó képességükből, ami általában az iszapos lerakódások miatt van. Lassabban kering bennük a víz, nehezebben melegszenek fel. Takarékos és hatékonyabb megoldás az új panel radiátor modellek felszerelése. Az új lemez vagy alumínium panel radiátorok modern megjelenésükkel emelik a helyiségek dizájnját.
A törölközőszárító radiátor bekötése továbbá azért egy előnyös megoldás, mivel rendkívül helytakarékos, ezáltal pedig a kisebb fürdőszobákban is ideális megoldásnak számít!
A fűtőtestek esetében modelltől függően általában kétféle módon elhelyezett csatlakozási pontokról beszélhetünk (alsó és oldalsó), amiket szintén fontos figyelembe venni, mert ez meghatározhatja a radiátor bekötési módok alkalmazását.
A törölközőszárító radiátor bekötése térsarok szeleppel is lehetséges. Az 50 mm-es csatlakozási távolságú radiátorok esetében az egy szeleptestes bekötési mód számít kivitelezhetőnek.
Esztétikum és design
A modern fürdőszoba nem csak egy modern fűtőtest, illetve szép bútorokat jelent a teljes esztétikai hatás eléréséhez szükség van még egy elegáns fűtőtestre. Régen múltba vesztek azok az idők, amikor egy öntöttvas fűtőtest csúfította el fürdőszoba képét, a praktikum elérésére a fehérneműk és törölközők száradtak rajta.
A megkapó design, a különböző színek miatt ezek a radiátorok már egyszerre hasznos kiegészítői a fürdőszobának, és lehetnek szinte díszei is. Nálunk is találsz törölközőszárítós radiátorokat.
A törölközőszárító radiátor bekötése és az esztétikum kapcsolata: A gyakorlati haszna talán mindenkinek egyértelmű, viszont nem véletlenül választunk a legtöbben ilyen stílusú fűtőtestet a fürdőszobába felújítás után. Egyrészt a falra szerelve remekül mutat, ráadásul manapság már rengeteg szín és árnyalat közül válogathatunk, az egyszerű fehértől kezdve, a krómon keresztül, egészen a színes változatokig. Tehát, ha a kivitelezés szempontjából valóban fontos az egyéni kivitelezés, ahhoz hozzájárulhatunk egy egyedi stílusú törölközőszárító radiátor bekötésével.
A másik tényező pedig az esztétikum miatt lényeges. Rengeteget javíthat az összhatáson, hogyha a helyiségen belül harmonizál egymással a csempe, a szaniterek, a fűtőtestek stb. A fogyasztói társadalmunknak hála, kínálat tekintetében bőven van mit átnéznünk, hogyha aktuálissá válik a törölközőszárító radiátor bekötése.
A keskeny törölközőszárító radiátor helytakarékos megoldás: Manapság már nagyon sokféle stílusú, színű és formájú törölközőszárító radiátor kapható. A keskeny változatok jól mutatnak egy kisebb alapterületű helyiségben is. Amellett, hogy meleget ad, felszabadítható a hely pl. egy polcnak vagy egy kisebb szekrénynek. Ráadásul mutatós dizájnelemként funkcionálhat attól függően, hogy milyen változatra esik a választás.
A törölközőszárító radiátoroknak több fajtájuk van. Rákötheted őket a meleg vizes rendszeredre, ezt azonban még a ház építésekor, vagy akkor kell alaposan átgondolnod, mielőtt kialakítod a rendszert, mert az utólagos munka ára olyan magas lesz, hogy nem biztos, hogy megéri majd számodra. A harmadik típus a tisztán elektromos törölközőszárító radiátor: ekkor nem kell kompromisszumot hoznod, mert bármikor be tudod kapcsolni.
Gyakori kérdések és problémák
Felmerül a kérdés, hogy érdemes-e alacsony előremenő hőmérsékletű rendszerekre (mint a padló-, mennyezet- vagy falfűtés) a fürdőszoba radiátort csatlakoztatni. A válasz attól függ, hogy milyen típusú radiátort választunk, és milyen a rendszerünk teljesítménye.
Amennyiben megfelelően lett kivitelezve a törölközőszárító radiátor bekötése, biztosak lehetünk abban, hogy valóban meg fognak száradni a törölközők. De, ha valami félre ment a beszerelés során, akkor nem csak a nyirkos törölközők fognak kellemetlen pillanatokat okozni, hanem sok más is sajnos. Ezért bízzuk olyan szakemberre a feladatot, akinek nem okoz gondot a radiátor helyes bekötése.
Az egyik leggyakoribb hiba a téves bekötés, amikor az előremenő és a visszatérő ág felcserélődik. Ez nem csak esztétikailag problémás lehet, de lassíthatja a radiátor átmelegedését, vagy akár meg is akadályozhatja azt. Ezt speciális kereszt csatlakozóelemekkel lehet orvosolni.
Egy másik gyakori hiba a túl szorosra húzott csőrendszer elemek, ami megrepedezéshez vagy tömítés fellazulásához vezethet. Fontos, hogy minden csatlakozást óvatosan, de kellő erővel végezzünk el.
A szakszerű telepítés biztosítja a radiátor hosszú élettartamát és optimális működését.
