Az autó katalizátorának működése: A környezetvédelem és a technológia találkozása
A belső égésű motorok működése során keletkező kipufogógázok jelentős környezeti terhelést jelentenek. Ennek csökkentésére fejlesztették ki az autó katalizátorát, amely a modern gépjárművek elengedhetetlen alkatrésze. Nélküle a környezetszennyezés mértéke drasztikusan megnőne. A katalizátor egy bonyolult kémiai átalakító, amely a káros anyagokat kevésbé ártalmas vegyületekké alakítja, így hozzájárulva a tisztább levegőhöz. Ez a cikk részletesen bemutatja a katalizátorok működését, felépítését, típusait és a velük kapcsolatos legfontosabb tudnivalókat.
A katalizátor alapvető feladata és működési elve
A katalizátor fő feladata a MEGFELELŐEN BEÁLLÍTOTT robbanómotor kipufogógázának károsanyag-tartalmának csökkentése. Ezt a magas hőmérsékleten, a benne található nemesfémek segítségével éri el, amelyek a káros anyagok egy részét oxidálják, vagy ártalmatlan anyagokká alakítják. A kémiai reakciók lényege, hogy a katalizátorok olyan anyagok, amelyek felgyorsítanak bizonyos reakciókat, anélkül, hogy maguk maradandóan megváltoznának a folyamat során. A szó a görög "katalüszisz" (feloldás) szóból ered. A katalizátorok úgy fejtik ki hatásukat, hogy jelenlétükben a reakciók más úton, alacsonyabb aktiválási energiájú részfolyamatokon keresztül játszódnak le, ezzel növelvén a reakciósebességet.
A leggyakrabban használt katalizátorok, az autók kipufogógáz-katalizátorai, általában oxidációs katalizátorok. Ezek a füstgáz szénhidrogén- (HC) és szén-monoxid- (CO) tartalmát alakítják át vízgőzzé (H₂O) és szén-dioxiddá (CO₂). A két gázkomponensre ható katalizátorok két egymáshoz kapcsolt külön elemből állnak: az első egy redukciós katalizátor, ahol a nitrogén-oxidokat (NOx) redukálják, a második pedig egy oxidációs katalizátor, ahol a szénhidrogének és a szén-monoxid átalakítása következik be. Végül a három gázkomponensre ható katalizátorok mind a nitrogén-oxidok, a szénhidrogének és a szén-monoxid szintjét jelentősen csökkentik.
Az autótulajdonosoknak nem kell mélyen ismerniük a kémiai reakciókat, azonban azt mindenki tudja, hogy az autó nem megfelelő környezetvédelmi vizsgálati eredménye esetén problémák merülhetnek fel. A katalizátor tehát kulcsfontosságú a műszaki vizsgák sikeres teljesítésében, és a szigorú környezetvédelmi előírások betartásában. Pont ezért nem kell megijednünk, ha vizet találunk a kipufogóban, egészen addig, amíg normális mennyiségről van szó, hiszen ez a vízgőz képződésének természetes velejárója.
A katalizátor szerkezeti felépítése

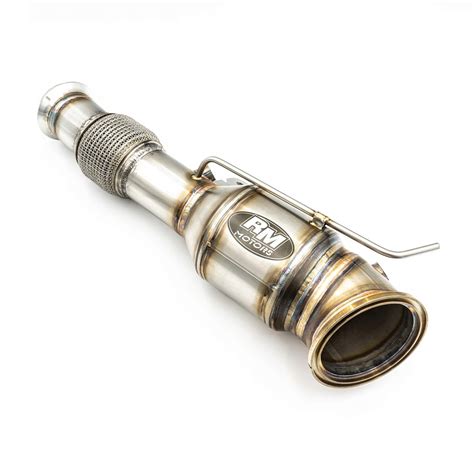

A katalizátorok szerkezeti felépítése rendkívül érdekes és hatékony. A legegyszerűbben elmagyarázva, a motor működése során keletkező kipufogógázt belevezetik egy zárt fémdobba. Ez a fémdob egy belső kerámia magot tartalmaz, amelyre felhordják a nemesfémekből álló ötvözetet, ami a kémiai folyamatokat végzi.
A külső héj egy hegesztett lemezdob. A belső kerámia mag egy extrudált tömb, amelyben rengeteg, egymástól elválasztott kis áramlási csatorna található. Ezek a csatornák biztosítják, hogy az átáramló kipufogógázok a lehető legnagyobb felületen érintkezzenek a katalitikus reakciót létrehozó nemesfémekkel. A kerámia mag anyaga általában kerámia (magnézium-alumínium szilikát), ami roppant törékeny, ezért is van szükség a megfelelő borításra a környezeti hatásokkal szemben. A falvastagság a kerámia magokban alig 0.15-0.2 mm között van.
Az így megnövelt felületű magra viszik fel a nemesfémet, a tulajdonképpeni katalizátor anyagot. Ezek a nemesfémek a platinafémek családjába tartozó platina (Pt), palládium (Pd) és ródium (Rh). A platina segíti az oxidációt, míg a palládium és a ródium a redukciót. Szerencsére elég kevés nemesfém szükséges ahhoz, hogy jól működjön a katalizátor, megközelítőleg másfél gramm 1000 köbcentiméterenként. Azonban még ez a kis mennyiség is arra sarkallja a tolvajokat, hogy pusztán a nemesfém tartalomért levágják a katalizátort az autóról.
A kerámia magot egy elasztikus fémfonattal rugalmasan rögzítik a lemezházba, hogy ne sérüljön meg. A kerámia-mag áramlási csatornák százait tartalmazza, ezek biztosítják, hogy az átáramló kipufogógázok a lehető legnagyobb felületen érintkezzenek a katalitikus reakciót létrehozó nemesfémekkel. A kerámia betét kiterítve mindenki meglepne, még egy futballpályát is le tudnánk vele fedni.
A katalizátorok fő típusai
A gépjármű katalizátoroknak három fő fajtája létezik:
Két gázkomponensre ható katalizátorok: Ezek az első katalizátorok, amelyeket Amerikában 1975 és 1985 között gyártott gépkocsikon használtak. Főként a CO és a HC kibocsátás csökkentésére szolgálnak, oxidációs reakciók révén alakítva át ezeket vízgőzzé és szén-dioxiddá.
Három gázkomponensre ható katalizátorok: Ezek a változatok hármas hatással bírnak, mivel a nitrogén-oxidok (NOx) redukciója mellett az oxidációs reakciókat is elvégzik. A különbség a két gázkomponensre ható típushoz képest az, hogy a két különálló katalizátor mag közé levegőt vezetnek, növelve ezáltal az oxidáció hatékonyságát. Az első mag végzi a redukciót, a második az oxidációt. A három gázkomponensre ható katalizátorok általában ebbe a csoportba sorolhatók. A hármas reakció együttes létrejöttének feltétele, hogy a nitrogén-oxidok mellett megfelelő mennyiségű CO és szén-hidrogén is legyen a kipufogógázban. Ezt úgy biztosítják, hogy a katalizátor elé egy oxigénmérő szondát (lambda-szonda) építenek be, és annak jele alapján egy elektronika szabályozza az üzemanyag beadagolást, a keverékképzést. Amennyiben a lambda-szonda nem működik tökéletesen vagy nincs jelen a rendszerben, abban az esetben a katalizátor hatásfoka csökken, élettartama pedig rövidül. Az utóbbi években a magasabb környezetvédelmi elvárások miatt, a gépkocsikat 2 db lambda-szondával látnak el: az egyik a katalizátor előtt található (keverékképzéshez szükséges adatok), míg a második szonda (kontroll szonda) a katalizátor mögött található, és a katalizátor hatásfokát méri.
Levegőbefúvásos változat (három gázkomponensre ható): Ez az előző típus levegőbefúvásos változata, ahol a két különálló katalizátor mag közé levegőt vezetnek, növelve ezzel az oxidáció hatékonyságát.
Ezek angol elnevezéséből (2-Way, 3-Way) ered a magyarban helytelenül tükörfordított "kétutas" és "háromutas" elnevezés. Ezek különböző módszerrel, más-más kémiai reakció útján csökkentik a kipufogógáz károsanyag-tartalmát.
A gépkocsikon alkalmazott katalizátorok fajtája évjárattól, motor űrtartalomtól és a gépjármű súlyától függ.
A katalizátorok elhelyezése és a felmelegedési időszak
A katalizátorok működésének egyik fontos jellemzője, hogy a redukció vagy az oxidáció megindulásához el kell érniük egy minimális működési hőmérsékletet. A gépkocsi indításától a katalizátor üzemi hőmérsékletének eléréséig tartó időszakban a leggyengébb a katalizátor hatásfoka, ekkor bocsátja ki a gépkocsi a legtöbb káros anyagot. Ezt a problémát az előkatalizátorok alkalmazásával igyekeznek orvosolni.

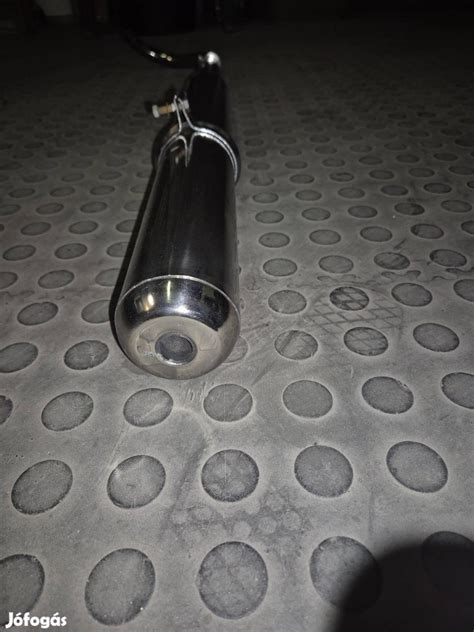

Előkatalizátor: Egyes gépkocsiknál közvetlenül a beömlőcső után iktatnak be egy előkatalizátort a kipufogórendszerbe. Ez az előkatalizátor kis mérete és a motorhoz való közelsége miatt hamarabb üzemi hőmérsékletre melegszik fel, mint a fő katalizátor. Így "besegít" a felmelegedési időszak alatt, és a kipufogógázok előmelegítve jutnak a fő katalizátorba, ami így szintén hamarabb éri el a szükséges hőmérsékletet.
Modern gépkocsiknál az előkatalizátort elhagyva a motorközvetlen közelébe építik a főkatalizátort, ami biztosítja annak gyors bemelegedését. Az Euro 4-es vagy modernebb környezeti normákat teljesítő autók esetén már bonyolultabb a helyzet, ugyanis a három gázkomponensre ható katalizátorok esetében a rendszert megosztottan alakítják ki. Van egy előkatalizátor a motorhoz minél közelebb, ami általában a kipufogó leömlőkkel egybe van építve, ezáltal a cserét határozottan drágává téve, míg a főkatalizátor a padlólemez alá van építve.
Univerzális katalizátorok
Az univerzális vagy általános katalizátorok fő előnye, hogy egy típussal gépjárműmárkák és típusok széles körét fedhetik le. Katalizátorcsere esetén az univerzális katalizátorok megfizethető alternatívát jelentenek az autógyári katalizátorokkal szemben. Ez azt jelenti, hogy az alkatrész-kereskedőnek, illetve a beszerelőműhelynek kevesebb alkatrészt kell készleten tartania, mégis teljes típusválasztékot tudnak nyújtani a várhatóan katalizátor-cserére jelentkező gépjárművekhez. Euro 3-as normáig jó eséllyel használhatók univerzális katalizátorok, amelyek cserével együtt is kijönnek 30-40 ezer forintból.
Dízel katalizátorok és részecskeszűrők
A dízel gépkocsiknál általában két gázkomponensre ható katalizátorokat használnak, amelyek a CO és a HC kibocsátás csökkentésére szolgálnak. Az újabb, magasabb környezetvédelmi előírásoknak is megfelelő gépkocsiknál azonban DPF szűrőket (Diesel Particulate Filter), azaz részecskeszűrőket is használnak. A részecskeszűrő, mint nevéből is adódik, a kipufogógázban lévő részecskéket, főleg a kormot szűri ki.
A dízel károsanyag-kezelés utolsó fontos eleme a NOx kibocsátás csökkentése. Ez történhet SCR katalizátor (Selective Catalytic Reduction) vagy NOx tároló katalizátor segítségével. Az SCR katalizátorban egy különleges folyadékot (AdBlue, kb. 32%-os karbamid-oldat) fecskendeznek a kipufogógázba. Ezáltal a motor beállításai lehetnek olyanok, hogy ne kormoljon, mert a nagyobb mennyiségben kibocsátott egyéb károsanyagok a katalizátorban átalakulnak. A NOx tároló katalizátor pedig megköti a szegény-keverékes üzemben a kipufogógáz NOx tartalmát, és dús üzemállapotban redukálja azt N₂ és CO₂-vé.
A dízel részecskeszűrő olyan egység, ami a dízelmotorok által kibocsátott kipufogógázból kiválasztja az égés során keletkező kormot. A részecskeszűrő egy hosszú egység, aminek a belsejében vékony, kacskaringós járatok vannak, amelyekben megmarad a korom. Ennek főként a tisztítása jelent gondot, hiszen egy idő után eltömődik.
A részecskeszűrők tisztítása történhet adalékanyag nélkül vagy adalékanyag hozzáadásával:
Adalék anyag nélkül működő: Ilyenkor a katalitikus anyaggal bevont szűrő olyan nemesfém bevonatú szűrőbevonattal rendelkezik, amely kettős funkciót lát el. A passzív regeneráció során lassan, környezetkímélő módon széndioxiddá alakítja át a katalitikus átalakítóban lerakódott kormot. Ehhez a kipufogógáz hőmérsékletét meg kell emelni, amit a gépkocsi motorvezérlő elektronikája mesterségesen végez, úgy, hogy a befecskendezést az optimálistól eltérően időzíti, így a kipufogógázok hőmérséklete magasabb lesz.
Adalék anyag hozzáadásával működő: Az adalék anyag hozzáadásával működő rendszereknél az adalék anyag feladata a koromszemcsék gyulladási hőmérsékletének csökkentése.
Hogyan működik - Dízel részecskeszűrő (DPF)
Katalizátorgyorsítók és promóterek
Mégis sokan nem tudják, hogy léteznek olyan speciális segédanyagok, amelyek még ezeket a hatékony katalizátorokat is képesek "felgyorsítani". A katalizátorgyorsítók, vagy promóterek, olyan adalékanyagok, amelyek a katalizátor aktivitását, szelektivitását vagy stabilitását javítják anélkül, hogy maguk részt vennének a kémiai reakcióban. Ezek az anyagok különböző mechanizmusokon keresztül fejtik ki hatásukat: módosíthatják a katalizátor felületét, megváltoztathatják az elektronszerkezetét, vagy akár új aktív centrumokat hozhatnak létre.
Az autóipari háromfunkciós katalizátorokban a cérium-dioxid (CeO₂) használata forradalmasította a kipufogógáz-tisztítás hatékonyságát. A cérium képes gyorsan váltogatni a Ce³⁺ és Ce⁴⁺ oxidációs állapotok között, így oxigén-tároló kapacitással rendelkezik. A cérium-dioxid promóter hatása különösen szembetűnő a hidegindítási teljesítményben. Hagyományos katalizátorok csak a működési hőmérséklet elérése után válnak aktívvá, de a cérium-promóterrel ellátott rendszerek már alacsonyabb hőmérsékleten is jelentős konverziót mutatnak. A palládium és platina alapú katalizátorokban a ródium promóter alkalmazása javítja a NOₓ redukciós képességet.
A promótorok kiválasztásánál nemcsak a katalitikus hatékonyság, hanem a gazdasági szempontok is fontosak. A ritkaföldfémek árának volatilitása miatt alternatív promótorok keresése kiemelt fontosságú. A jövő promótorai nemcsak hatékonyak lesznek, hanem fenntarthatók és gazdaságosak is.
A katalizátor meghibásodása és cseréje
Noha a katalizátor szerepe elsősorban környezetvédelmi, a hibás katalizátor pótlását nem érdemes halogatni, pláne ha éppen aktuális egy műszaki vizsga. Katalizátor nélkül az autó az előírtnál sokkal több káros anyagot bocsát ki, emiatt garantált a bukás. Később újra divatba jöhetnek a szúrópróbaszerű utcai ellenőrzések, egy ilyenbe belefutva már elveszik a forgalmit.
A meghibásodásnak több oka is lehet, ami működési problémákban jelentkezik, mint például rángat az autó vagy megtorpan, a korábbi üzemanyag fogyasztás megnő, a fordulatszám ingadozik.
A meghibásodás okai lehetnek:
Külső fizikai sérülés: Külső hatások miatt a kerámia betét széttörhet a katalizátorban, ami zörgő hanggal jár. A járműnek egy olyan részében található, ahol teljesen ki van téve a külső fizikai kontaktusnak, így normális, ha meghibásodik. Lehet, hogy kapott egy ütést, vagy padkának ment neki.
Kémiai meghibásodás: A kerámia betéten lévő nemesfém ötvözet vagy szennyeződik a motorból bele kerülő olaj származéktól, vagy egyszerűen életkora miatt eldugul, vagy leég a fémötvözet a kerámia betétről. Rendellenes motorműködés vagy külső sérülés hatására a katalizátor járatai eltömődhetnek. A katalizátornak nem tesz jót, ha például gyújtáshiba miatt el nem égett üzemanyagot vagy szivárgó olajat kap, túlzott hőterhelés esetén pedig meg tud olvadni.
Természetes elhasználódás: Bizonyos futásteljesítmény után (ami modellenként eltérő) a katalizátor egyszerűen elöregszik, és a rajta átmenő kipufogógáz miatt kikopnak belőle a nemesfémek.
Eltömődés: A lambda-szonda nem megfelelő mérése, vagy el nem égetett üzemanyag, egyéb szennyeződés kerülhet a katalizátorba, ami eltömíti azt. Ilyenkor a teljesítménye az autónak jelentősen visszaesik, mert nem tudja megfelelően elvezetni a kipufogógázt. Ha a katalizátor nem sérült, csak elöregedett, régebbi autó esetén nem fog teljesítménycsökkenést tapasztalni, csak jóval nagyobb lesz a károsanyag-kibocsátása az autónak.
Az eltömődést vagy a hibás működést a motorerő csökkenése, illetve a fogyasztás növekedése is jelezheti, mert az eltömődött járatokon nehezebben jut át a kipufogógáz. Hibát jelezhet az is, ha állandóan zörgést hallunk az autó alja felől, ez a mag megolvadása miatt következhet be.
A katalizátor javítása, felújítása vagy tisztítása felelősen nem lehetséges. Ha a probléma megoldása nélkül cseréljük ki a katalizátort, akkor az újra tönkre fog menni. Mindig figyelni kell arra, hogy miért következett be adott hiba. Általában más okok állnak a háttérben, mint például a gyújtógyertya kiégése.
A katalizátor nem olcsó mulatság, ha cserélni kell. Szerencsésebb helyzetben vannak azok, akiknek régi autójuk van, mert Euro 3-as normáig jó eséllyel használhatók univerzális katalizátorok.
Sportrendszerek
A sportrendszerek a gyári rendszerekkel azonos vonalvezetésűek, a gyári leömlőhöz illesztettek. Felszerelésükhöz általában nem szükséges a karosszéria módosítása vagy hegesztési tudás. Lehetőség van a leömlő cseréjére is sport leömlőre, viszont ebben az esetben az ipszilon módosul, és plusz alkatrész megvétele szükséges. A hátsó dob összeállításához bizonyos esetekben hegesztési tudás szükséges lehet.
A katalizátor a kémia és az ipar szemszögéből
A katalizátor a kémiában olyan anyag, ami úgy gyorsít fel egy kémiai reakciót, hogy ő maga annak során nem változik meg maradandóan. Sokféle anyag lehet katalizátor: elemek, szervetlen és szerves vegyületek. Egyszerű példa az alumínium és jód reakciója, ahol a víz lesz a katalizátor. A reakció végbemenéséhez a katalizátor jelenléte szükséges.
Az autóiparban a katalizátor nem egy szer, hanem egy alkatrész, amelynek szerepe a motor által kibocsátott gázok (kipufogógázok) károsanyag-tartalmának csökkentése. Ez a folyamat itt is a klasszikus kémiában katalizátoroknak nevezett anyagok révén valósul meg.
A szilárd részecskékre ható készülékeket szűrőknek nevezzük. Ezekben vegyileg a füstgáz nem alakul át, hanem a képződött, elégetlen korom és egyéb szilárd részecske kiszűrésére szolgálnak. A DPF típusú részecskeszűrő tisztítása menet közben történik, ami átmenetileg jelentős szennyező kibocsátással járhat.
A kályhákhoz, illetve kazánokhoz alkalmazott katalizátorok az autó katalizátorokkal azonos célt szolgálnak: az elégetlen CO, por, egyéb szerves anyagok oxidálása, az emisszió csökkentése. Gyakran habkerámia szerkezetűek, melynek felületén nemesfém bevonat képezi a katalizátor réteget. A kazánok füstgáz-katalizátora általában 200 °C felett működik. Ha a katalizátor nem ég ki tisztára, akkor vagy nem érte el a szükséges gyulladási hőmérsékletet, vagy kevés a kazán huzata. Különbség van egyszerű eltömődés (elszennyeződés) és mérgezés között. A mérgezés azt jelenti, hogy egy kondenzátum réteg befedte a nemesfém felületet, lakkréteget alkotva.
A modern világ működése elképzelhetetlen lenne a katalizátorok nélkül - ezek a különleges anyagok szinte minden iparágban jelen vannak, a gyógyszergyártástól kezdve a műanyagok előállításán át egészen az autóiparig. A katalizátorokra tehát elsősorban nem az autók teljesítménye, hanem a környezetünk védelme miatt van szükség. Sajnos egyelőre úgy tűnik, hiába az egyre fejlettebb technológia, még korántsem lehet teljes mértékben kiszűrni a káros anyagokat a kipufogógázból. Azonban katalizátor nélküli autókkal még a mostani szmogriadós napokra is üde tavaszi szellőként gondolhatnál.
