Vasbeton feszültségi állapot: Az anyag, a szerkezet és a tervezés alapjai
A vasbeton, mint építőanyag, forradalmasította az építészetet és a mérnöki tervezést. Ez a kompozit anyag, amely a beton és az acél ötvözete, egyedülálló tulajdonságokkal bír, lehetővé téve olyan szerkezetek létrehozását, amelyek korábban elképzelhetetlenek voltak. A vasbeton feszültségi állapotának megértése kulcsfontosságú a biztonságos és hatékony építmények tervezéséhez és kivitelezéséhez. Ez a cikk mélyrehatóan vizsgálja a vasbeton lényegét, történetét, anyagjellemzőit, valamint a különböző feszültségi állapotok vizsgálatát, különös tekintettel a hajlított és nyomott elemekre.
A vasbeton lényege: Két anyag egy új egységben
A vasbeton nem csupán két különálló anyag, a beton és az acél összekeverése, hanem egy szervesen összetett, új minőségű építőanyag. Eduardo Torroja szavaival élve: „A vasbeton teljesen új anyag oly tulajdonságokkal, amelyek a beton és az acél tulajdonságaitól önmagukban teljesen különböznek: a vasbetonban az acél a kőnek a szálait, a beton az acélnak a tömegét kölcsönzi.” Ez az idézet tökéletesen megragadja a vasbeton lényegét: az acél a húzóerők felvételére szolgál, míg a beton a nyomóerők elviselésére képes.
A beton, mint mesterséges kő, kiválóan ellenáll a nyomásnak, de húzószilárdsága csekély. Ezzel szemben az acél kiválóan bírja a húzó- és hajlító igénybevételeket, de nyomás alatt kihajlási veszély fenyegeti. A vasbetonban ezek a tulajdonságok kiegészítik egymást: a beton veszi fel a nyomóerőket, míg az acélbetét (vasalás) a húzóerőket hordozza. Ez az együttműködés teszi lehetővé a vasbeton szerkezetek sokoldalúságát és teherbírását. A beton emellett megvédi az acélt a korróziótól, ami tovább növeli a szerkezetek élettartamát.
Előnyök és hátrányok: A mérleg serpenyői
A vasbeton számos előnnyel rendelkezik, amelyek széleskörű elterjedését eredményezték:
- Alakíthatóság: A vasbeton szabadon formálható, így megfelel a legkülönfélébb esztétikai és funkcionális igényeknek.
- Korrózióvédelem: A beton kellő cementtartalommal megvédi az acélbetéteket a rozsdásodástól.
- Tűzállóság: Jelentős tűzzel szembeni ellenállással rendelkezik.
- Nagy képlékeny alakváltozás: Az acélbetétnek köszönhetően a szerkezet még repedések és nagy deformációk után is teherbíró marad, csökkentve a váratlan tönkremenetel kockázatát.
- Helyi anyaghasználat: A beton adalékanyaga szinte mindenütt megtalálható és olcsó.
- Minimális karbantartási költség: Gyakorlatilag zérus fenntartási költséggel bír.
Ugyanakkor hátrányai is vannak:
- Zsaluzási és állványozási költségek: Jelentős költséggel járhat.
- Időjárásfüggőség: Csak fagymentes időben készíthető.
- Hosszú szilárdulási idő: Lassíthatja az építés folyamatát.
Fontos megjegyezni, hogy az előre gyártott építésmód alkalmazásával a zsaluzási, állványozási és az időjárási korlátok jelentős mértékben kiküszöbölhetők. További hátrányok közé tartozik a vasalás nehézkes ellenőrizhetősége, a megerősítés vagy átalakítás körülményessége, valamint a viszonylag rossz hő- és hangtechnikai tulajdonságok. Repedések keletkezhetnek, de ezek csak meghatározott mérték felett válnak károssá, és feszítés alkalmazásával megelőzhetők. Végül, viszonylag nagy az önsúlya.
Összességében a vasbeton előnyei lényegesen jelentősebbek, mint hátrányai, ami magyarázza rendkívül gyors és széleskörű elterjedését az építőiparban.
A vasbeton viselkedése: Nemlineáris mechanika
A beton és a vasbeton viselkedése alapvetően eltér a homogén anyagokétól. Egy sima beton gerenda terhelés hatására viszonylag kis tehernél megreped és leszakad, mivel húzószilárdsága csekély. Azonban, ha a húzófeszültségeknek kitett részekbe acélbetétet helyezünk, a repedés megjelenése után a húzóerőt az acél viseli, míg a nyomóerőt a beton. Ezzel a teherbíró képesség jelentősen megnő, és a szerkezet tönkremenetele csak a beton összemorzsolódása vagy az acél elszakadása következtében következik be. Ez a jelenség is alátámasztja, hogy a vasbeton keresztmetszete inhomogén, és a beton nem lineárisan viselkedik, nem követi a Hooke-törvényt.
A vasbeton szépsége!
A vasbeton története és fejlődése: Évezredes utazás
A vasbeton története az ókori civilizációkig nyúlik vissza. A rómaiak már használtak betont építményeikben, mint például a Pantheon kupolája. A modern vasbeton fejlődése azonban a 19. századra tehető, a portlandcement feltalálását követően. J. Aspdin 1824-es találmánya kulcsfontosságú volt, mivel a cement megbízhatóbb kötőanyagként szolgált.
J. Monier 1849-ben kezdett vasalással erősített beton edényeket készíteni, és 1867-ben szabadalmaztatta eljárását. Bár Monier munkássága úttörőnek számít, más mérnökök, mint J. K. Brunel, W. B. Wilkinson, J. L. Lambot és F. Coignet, már korábban is kísérleteztek vasbeton szerkezetekkel. Ezek a korai próbálkozások azonban inkább ferrocement szerkezeteknek tekinthetők.
A vasbeton építőipari alkalmazását sokáig hátráltatta az európai szabadalmi védelem. F. Hennebique szisztematikus kísérletei 1867 és 1879 között mutatták meg a vasalás megfelelő elhelyezésének fontosságát a húzott övekben. T. Hyatt 1877-es szabadalma már kimondta ezt az elvet. A hajlított-nyírt vasbeton gerendák erőtani méretezésének alapelveit E. Mörsch és Wayss dolgozta ki 1904-ben, M. Koenen tanulmánya alapján.
A feszítés alkalmazását először C. F. W. Döhring javasolta 1888-ban, míg iparszerű kidolgozása E. Freyssinet nevéhez fűződik. Az első vasbetonvázas épület 1900-ban épült Párizsban.
Magyarországon dr. Zielinszky Szilárd műegyetemi tanár honosította meg a vasbetonépítést, számos jelentős épület tervezésével. Munkásságát dr. Michailich Győző folytatta, bevezetve a vasbetonszerkezetek méretszámítását a hazai mérnökoktatásba. Az ő nevéhez fűződik az 1906-1914 közötti időszakban Magyarországon épült jelentős számú vasbeton híd.
A vasbetonépítés történetének fontos állomásai közé tartozik az előregyártás bevezetése, a felületszerkezetek kialakítása és a feszített vasbeton szerkezetek alkalmazása. A II. Világháború után Magyarországon is hatalmas fejlődés indult a vasbeton építés terén, modern üzemek, gyárak, lakótelepek és monumentális épületek jöttek létre.
A vasbetonszerkezetek készítése: Monolit és előregyártott technológiák

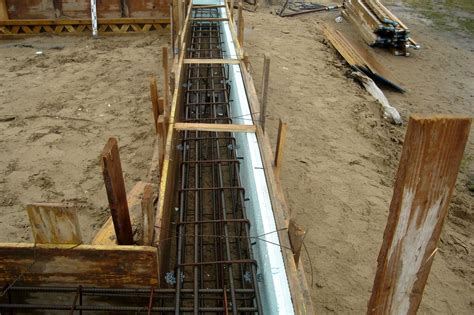

A vasbetonszerkezetek készítésének eredeti technológiája a monolit építési technológia. Ennek alapvető eszköze a zsaluzat, amelyet állványzat támaszt alá. A zsaluzat tartja formában a friss betont megszilárdulásáig. Az állvány és a zsaluzat elkészítése után a vasalást helyezik el, majd beleöntik és bedolgozzák a betont. A vasalásnak olyan vázat kell alkotnia, amely a bedolgozás során is megtartja alakját.
A teljes szerkezet ritkán dolgozható be egyetlen munkafázisban, ezért munkahézagok keletkeznek az egyes szerkezeti egységek között. Ezek szakszerű kialakítása elengedhetetlen a monolitikus egység megteremtéséhez. A vasalás folytonosságát a munkahézagokból kiálló acélbetétek (kitüskézés) biztosítják. A beton kötéséhez utókezelés szükséges.
A modern építkezéseken egyre nagyobb szerepet kap az előregyártott technológia. Ennek keretében a szerkezeti elemeket gyárban, ellenőrzött körülmények között készítik el, majd az építési helyszínen szerelik össze. A Puskás Aréna építése jó példa erre, ahol a lelátóelemek és az őket alátámasztó gerendák előregyártott vasbeton szerkezetűek. Az előregyártott elemeket speciális vasbeton gerendák támasztják alá, melyek gyakran törtvonalú kialakításúak, hogy a pálya felé nagy konzolt képezzenek. Ezek a gerendák gyakran a födémeket is hordják, kialakítva a gerendák és a födémek egységes szerkezetét a kiálló kengyelek segítségével.
A kutatás-fejlesztési projektek eredményeként új nagyteljesítményű tartócsaládok jönnek létre, mint például szélesebb fejszélességű "I" keresztmetszetű hídgerendák vagy "U" keresztmetszetű hídgerenda-tartók. A könnyűbeton alkalmazásának kutatása is folyamatban van, ami tovább bővítheti a vasbeton felhasználási lehetőségeit. A FERROBETON Zrt. és a hozzá hasonló vállalatok az építőanyagiparban és a speciális ipari épületek kivitelezésében kulcsszerepet játszanak a nagy teherbírású vasbeton szerkezetek fejlesztésében és gyártásában. Az új termékcsoportok bevezetése és értékesítése hazai és nemzetközi piacokon egyaránt várható.
Vasbeton anyagjellemzői: Beton és betonacél
A vasbeton szerkezetek megbízható működésének alapja a benne foglalt anyagok, a beton és a betonacél megfelelő tulajdonságai.
A beton szilárdsági tulajdonságai
A beton szilárdsági tulajdonságai nagymértékben függnek az összetételétől (cement, víz, adalékanyagok), a víztartalomtól, a szemcsézettségtől és a kötési időtől. Általánosságban elmondható, hogy a beton kiválóan ellenáll a nyomásnak, de húzószilárdsága jóval kisebb, jellemzően a nyomószilárdságának csak mintegy egytizede. Ez a jelentős különbség indokolja a vasbeton alkalmazását, ahol az acélbetét veszi fel a húzóerőket. A beton szilárdságát különböző vizsgálatokkal határozzák meg, mint például a hengerpróba vagy a kockapróba. A beton minőségét a szabványoknak megfelelően osztályozzák (pl. C20/25, C30/37), ahol az első szám a hengerpróbán, a második a kockapróbán mért nyomószilárdságot jelöli MPa-ban.
A betonacél (vasalás) tulajdonságai
A betonacél, vagy más néven vasalás, a vasbeton húzószilárdságát biztosítja. Különböző típusú betonacélok léteznek, melyek között a legfontosabb különbség a felületi kialakítás és a mechanikai tulajdonságok. A sima felületű betonacélok (pl. A-0, A-I) kevésbé tapadnak a betonhoz, míg a bordázott felületűek (pl. A-II, A-III, A-IV) jobb mechanikai kapcsolatot biztosítanak a betonnal, ami növeli a szerkezet teherbírását és csökkenti a repedések mértékét. A betonacélok szilárdságát, nyújthatóságát és rugalmassági modulusát szabványok rögzítik. A vasalás megfelelő elhelyezése a betonban kulcsfontosságú a szerkezet biztonságos működéséhez.
Hajlított vasbeton keresztmetszetek vizsgálata: Gerendák teherbírása

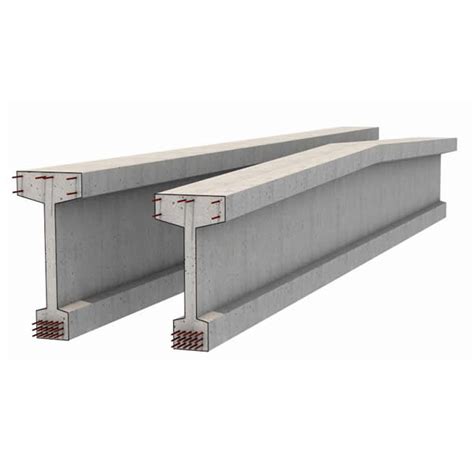

A hajlított vasbeton szerkezetek, mint például a gerendák, a leggyakoribb vasbeton elemek. Teherbírás-vizsgálatuk során figyelembe kell venni a beton és az acél együttes viselkedését a hajlító igénybevétel alatt.
Gerendák teherbírás-vizsgálata
Egy hajlított gerenda vizsgálatakor a felső részen nyomófeszültségek, az alsó részen pedig húzófeszültségek ébrednek. A vasalást a húzott övbe kell elhelyezni. A teherbírás-vizsgálat során meghatározzák a maximálisan felvehető terhet, mielőtt a szerkezet tönkremenne. Ez a tönkremenetel bekövetkezhet a beton nyomófeszültségének túllépése miatt (összezúzódás) vagy az acél húzófeszültségének túllépése miatt (elszakadás).
A vizsgálatok során figyelembe kell venni a keresztmetszet geometriáját (szélesség, magasság), a beton és az acél mechanikai tulajdonságait (szilárdság, rugalmassági modulus), valamint a vasalás mennyiségét és elhelyezkedését. A számítások során különböző elméleti modelleket használnak, amelyek figyelembe veszik a beton nemlineáris viselkedését és az acél rugalmas vagy képlékeny viselkedését. A cél az, hogy a szerkezet biztonságos legyen a várható terhelések alatt, és ne következzen be idő előtti repedés vagy tönkremenetel.
A vasalás elhelyezése a húzott zónában nem elegendő önmagában. Fontos a vasalás megfelelő mennyiségének biztosítása is, hogy a beton repedése után a húzóerőket az acél biztonságosan fel tudja venni. Ezt a vasalás méretezése során határozzák meg, figyelembe véve a várható húzóerőket és az acél megengedhető feszültségét.
Hajlításra és nyírásra egyidejűleg igénybevett vasbeton tartószakasz szilárdsági vizsgálata
A valós szerkezetekben ritkán fordul elő, hogy egy elem csak tiszta hajlításnak vagy tiszta nyírásnak van kitéve. Gyakran a kettő együttesen jelentkezik, ami bonyolultabb vizsgálatokat tesz szükségessé.
Nyírás jelensége és repedések
A nyírás a szerkezetben olyan feszültségi állapotot hoz létre, amely a keresztmetszet csúszását okozza. A vasbeton tartókon a nyírás hatására ferde irányú repedések keletkezhetnek, amelyeket nyírási repedéseknek nevezünk. Ezek a repedések általában a támaszok közelében jelennek meg, ahol a nyíróerők a legnagyobbak.
A vasbeton tartók nyírófeszültségei
A nyírófeszültségek nagysága a terheléstől, a keresztmetszet méreteitől és a vasalás elhelyezkedésétől függ. A beton önmagában is képes bizonyos mértékű nyíróerőt felvenni, de a nagyobb nyíróerők felvételéhez nyírási vasalásra van szükség. Ez a vasalás általában kengyelek formájában jelenik meg, amelyek a fővasalás körül helyezkednek el, és a betonnal együttműködve növelik a nyíróerő felvételét.
A nyírási vasalás klasszikus (Mörsch-féle) számítási módja
A nyírási vasalás méretezésének egyik klasszikus módszere az E. Mörsch által kidolgozott számítási mód. Ez a módszer a vasbeton tartót egy acélrácsos szerkezetként modellezi, ahol a ferde repedéseket az acélrács ferde tagjai, a függőleges nyíróerőket pedig a kengyelek képviselik. A számítás során meghatározzák a szükséges kengyelosztást és a kengyelek keresztmetszetét a biztonságos nyíróerő felvétel érdekében.
Nyírásvizsgálat a III. feszültségi állapotban
A vasbeton szerkezetek vizsgálata során gyakran alkalmazzák a III. feszültségi állapot fogalmát. Ez a fogalom a szerkezetben ébredő feszültségek komplex viselkedését írja le, figyelembe véve a hajlítást, a nyírást és esetenként a csavarást is. A III. feszültségi állapot vizsgálata lehetővé teszi a szerkezet pontosabb teherbírásának meghatározását és a biztonságos méretezést.
Hajlított vasbeton tartó vasvezetésének komplex tervezése
A vasbeton tartó vasvezetésének tervezése nem merül ki csupán a hajlító és nyíró vasalás elhelyezésében. Komplex tervezés során figyelembe kell venni a vasalás elhelyezkedését a keresztmetszetben, a vasaló rudak átfedését a toldásoknál, a kengyelek kiosztását, valamint a szerkezet egyéb igénybevételeit is. A cél egy olyan vasalási rendszer kialakítása, amely optimálisan biztosítja a szerkezet teherbírását, a repedéshasználhatóságát és a tartósságát.
Nyomott rudak vizsgálata: Oszlopok és oszlopok
A nyomott rudak, mint például az oszlopok, a vasbeton szerkezetek függőleges teherhordó elemei. Vizsgálatuk eltér a hajlított elemekétől, mivel itt elsősorban nyomóerők érvényesülnek.
Központos nyomásra igénybevett szerkezeti elemek erőtani tervezése
Központos nyomás esetén a rúd tengelyében ébred a nyomóerő. Az erőtani tervezés során meghatározzák a szükséges beton és vasalás mennyiségét, hogy a szerkezet ellenálljon a rá nehezedő nyomóerőnek. A vasalás itt elsősorban a beton kihajlásának megakadályozására szolgál, és a kengyelek biztosítják a vasaló rudak együttműködését.
Az erőtani tervezés
Az erőtani tervezés során figyelembe kell venni a beton nyomószilárdságát és a vasalás folyáshatárát. A vasbeton oszlopok tervezésekor általában a teherbírási görbék vagy a számítógépes szimulációk segítségével határozzák meg a szükséges vasalást.
Csavarvonal kengyelezésű vasbeton oszlop és az acélköpenyes rúd
A csavarvonal kengyelezésű vasbeton oszlopok speciális kialakításúak, ahol a kengyelek csavarvonal mentén helyezkednek el. Ez a kialakítás növeli a beton mag ellenállását és stabilitását. Az acélköpenyes rudak esetében az acél köpeny további védelmet és teherbírást biztosít a betonmag számára, különösen nagy nyomóerők esetén.
Külpontos nyomásra igénybevett szerkezeti elem erőtani tervezése
Külpontos nyomás esetén a nyomóerő nem a rúd tengelyében hat, hanem attól excentrikusan. Ez hajlító és nyíró igénybevételeket is eredményez a nyomóerő mellett. A tervezés során figyelembe kell venni mind a nyomó, mind a hajlító igénybevételeket, ami komplexebb számításokat igényel. A vasalás elhelyezése és mennyisége itt is kulcsfontosságú a szerkezet biztonságos működéséhez.
A keresztmetszet teherbírási vonala
A keresztmetszet teherbírási vonala azt a határt jelöli, amelyen belül a keresztmetszet még képes ellenállni a terhelésnek. Külpontos nyomás esetén ez a vonal nem egyenes, hanem görbe, ami a hajlító és nyomó igénybevételek együttes hatását tükrözi. A teherbírási vonal ismerete elengedhetetlen a szerkezet biztonságos méretezéséhez.
A vasbeton feszültségi állapotának megértése alapvető fontosságú a modern építészet és mérnöki tervezés számára. A beton és az acél optimális kombinációja, a gondos tervezés és a korszerű technológiák alkalmazása lehetővé teszi olyan építmények létrehozását, amelyek biztonságosak, tartósak és esztétikusak.
