Vasbeton gerendák teherbírásának vizsgálata
A vasbeton gerendák az épületszerkezetek alapvető tartóelemei. Méretezésük és teherbírásuk vizsgálata kulcsfontosságú az épületek biztonságos és hosszú távú működéséhez. Ez a cikk bemutatja a vasbeton gerendák teherbírásának vizsgálatát, különös tekintettel a hajlító- és nyíróerők felvételére, valamint a vasalás tervezésére.
A vasbeton gerendák általános jellemzői és viselkedése
A rudak, mint tartószerkezeti elemek, egyik irányú méretükben (hosszúságukban) jelentősen meghaladják a másik kettőt. A rúd hosszabbik irányra merőleges metszetét keresztmetszetnek nevezzük. A keresztmetszetek súlypontjait összekötő görbe, általában egyenes, a rúd tengelyét alkotja. A vasbeton gerendák tervezése és méretezése az építő- és építészmérnök hallgatók képzésének fontos része. Ehhez alapvető fizika- és matematika ismeretek szükségesek, de a statika és szilárdságtan elemi ismeretei is hasznosak lehetnek.
A tartószerkezetek tervezésének célja az építmények statikai viselkedésének megértése, a modellezés lépéseinek elsajátítása, az erő útjának követése a terhek támadáspontjától az alapozásig, a számítási módszerek megismerése, a tartószerkezetek tönkremeneteli lehetőségeinek feltárása és a szerkezetválasztás szempontjainak elsajátítása. A méretezés alapjai közé tartozik a teherfelvétel, az anyagi viselkedés modellezése, az alkalmazható közelítések és a teherbírási, valamint használhatósági követelmények kielégítésének módszerei. Bár a tartószerkezet-tervezés témaköre rendkívül széleskörű, alapvető fogalmai és jelenségei egyetlen félév alatt is elsajátíthatók, általános tárgyalásmód helyett gyakran egyszerű példákon keresztül szemléltetve. Ez a megközelítés lehetővé teszi a statikailag határozatlan tartószerkezetekkel való rövidebb foglalkozást is.
A teherbírás vizsgálatának történeti áttekintése és módszertana
Az építéstechnológia fejlődése évezredekre nyúlik vissza. Már Julius Caesar is részletes tanácsokat adott a cölöpözés kivitelezésére és ellenőrzésére a galliai hadjárat során épített rajnai híd kapcsán (Kr. e. 54). Hadrianus császár idejében, bár Apollodoros kiváló hídépítő volt, egy műszaki tévedéséért vagy a császár terveinek bírálatáért életét vesztette, ami a "műszaki ellenőrök" hivatásának első vértanújaként is értelmezhető. A híres al-dunai híd elpusztulása a jégzajlásnak volt köszönhető, de túlméretezett pillérei is hozzájárultak a Duna medrének elzárásához. Az összedőlt építmények elemzése rengeteg hasznos tapasztalatot szolgáltatott.
Az egyik korai méretezési módszer nem foglalkozott a tervezés részleteivel, csupán azt vizsgálta, hogy a híd képes-e elviselni a funkciójából adódó terheléseket. Ezt próba-terheléssel végezték, ahol a statikus tervező akár alá is állhatott a híd alá. Az idő múlásával azonban rájöttek, hogy ez sem ad megfelelő támpontot a híd időtállóságára, különösen az anyagminőség változásai és a változó statikai működési modellek miatt. Például a bauxitcementből készült épületek teherbírása csökkent, vagy a korrózió gyengítheti a szerkezeteket (pl. elhanyagolt vasúti acélszerkezetű felüljárók). A pécsi toronyház szerkezetének tönkremenetele a feszítőkábel korróziójára vezethető vissza, amit a savas padlófelmosó vizek okoztak. Kisebb, de gyakori hiba a rosszul kivitelezett vízszigetelés, ami egy épület teljes pincéjét használhatatlanná teheti.
A minőségbiztosítás ma már elengedhetetlen része a tervezésnek és kivitelezésnek. Ez magában foglalja a szemrevételezést (anyagminőség, méret, esztétika), olcsó helyszíni méréseket (anyagvizsgálati gyorstesztek, geodéziai mérések), laboratóriumi alapanyag vizsgálatokat (homokos kavics, cement, betonacél), laboratóriumi szerkezeti kísérleteket (pl. vasbeton gerenda terhelési próbája), valamint a szerkezet helyszíni "próbaterhelését".
A geodéziai kitűzés ellenőrzése, amelyet általában a kivitelező végzett, a "Tervezői Művezetői" ellenőrzés előírásával is kiegészült. Ennek oka, hogy a helyszíni építésvezető hibája és a műszaki ellenőr tévedése rendkívül nagy kárt okozhat, ugyanakkor biztosította, hogy a tervező értesüljön a kivitelezés megkezdéséről és az esetleges tervmódosításokról. Hasonlóképpen, az alapozási síkon a talaj ellenőrzését a "Tervezői Művezető" vagy a talajmechanikus végezte, hogy elkerülhetőek legyenek a javíthatatlan károk. A lakótelep-építkezéseknél a költségesebb, de bizonytalanabb talajmechanikai méretezésű mélyalapozások esetében próbacölöpök készítését és próbaterhelését írták elő, ami lehetővé tette az alapozás méretezésének pontosítását.
A budapesti lakásépítési programban, ahol évente 5000-10000 lakás épült, csak néhány alapozási probléma fordult elő. Egyik ilyen esetben a Fehérvári úti lakótelepen a beépítési terv módosítása miatt az épületet 20 méterrel "eltolták". Az új helyen az alapozási sík alatt 0,5-1,5 méter vastag agyagréteg volt, ami egyenlőtlen süllyedést okozott. A műszaki ellenőrzés során a kiemelt földmunkánál nem hívták helyszínre a talajmechanikus tervezőt, aki feltehetően észlelte volna a helyzetet.
A pincék vízszigetelésének ellenőrzése a beruházó műszaki ellenőrének feladata volt. A naplóbejegyzés után lehetett "eltakarni" a szigetelést. Ha kétség merült fel a szigetelés minőségével kapcsolatban, víznyomás próbával ellenőrizték annak jóságát, ami jelentős többletköltséggel járt. Ma már milliós költségű szenzoros szigetelőrétegeket alkalmaznak.
Az aljzatbeton elkészülte után a kivitelező elkészítette az alaplemez betonacél szerelését, majd a műszaki ellenőr ellenőrizte a vasszerelést. Új épülettípusoknál a statikus tervezőt is bevonták, így egyértelművé vált a felelőssége. A vasszereléssel kapcsolatban nem csak a mennyiséget, hanem a méretpontosságot is ellenőrizték, mivel egy 1-2 cm-es szintbeli pontatlanság 10%-os teherbíró képesség csökkenést is jelenthet. A beépített betonacélról gyártói műbizonylatot kellett bemutatni, és nagyobb mennyiségnél laboratóriumi acél "szakítóvizsgálatot" végeztek.
A betonozás során az ellenőrzés metodikája pontosan követte a "bizonytalanságok" forrásait. A betonüzemben vizsgálták a homokos kavics szemcseszerkezetét, agyag-iszap tartalmát, a cement őrlési finomságát és a mérlegelési pontosságot. Az így előállított betonból 50 m³-enként 3-3 darab próbakockát vettek, amelyeket a szerkezeti betonnal azonos körülmények között tároltak. A próbakockákat 28 napos korukban laboratóriumban törték. A kizsaluzott szerkezeti beton "megmutatja önmagát". A darázsfészkes beton csak alapos vizsgálat és javítás után lehet alkalmas. Ha a beton szemre jó, szilárdságát olcsó megoldással, például Schmidt kalapácsos vizsgálattal lehet ellenőrizni. Ha a betonüzemben előállított beton alapminősége és a helyszíni gyorsteszt is megfelelő, akkor a próbaterhelésnél már nem várható meglepetés.
A paneles házgyári építkezések kezdeti időszakában a kész épületeken süllyedés-méréseket végeztek, mivel a paneles felszerkezet érzékeny volt az egyenlőtlen süllyedésre. A paneles alapozások másik kritikus pontja a méretpontosság volt. A betonozás megkezdése előtt a zsaluzatok méretpontosságának ellenőrzése kiemelt fontosságú volt, mivel a panel 2 mm pontossággal készült és a méreteltéréseket nem lehetett korrigálni.
A műszaki dokumentáció és a kivitelezési szerződés szerves részét képezte a "minőségtanúsítási" tervfejezet. A műszaki ellenőrzés a tervezés és megvalósítás szerves része volt. A statikus szerkezeteknél a kár-kockázat nagyságának figyelembevétele és a felelősség megállapíthatósága volt a meghatározó szempont.
Vasbeton gerendák teherbírásának részletes vizsgálata
A vasbeton gerendák teherbírásának vizsgálata során két fő szempontot kell figyelembe venni: a hajlítónyomatékot és a nyíróerőt.
6.1 Határnyomatéki ábra előállítása és vaselhagyás tervezése
A határnyomatéki ábra (M_Rd) előállítása alapvető a gerenda hajlítószilárdságának meghatározásához. A számítás során figyelembe kell venni a gerenda keresztmetszeti méreteit, az alkalmazott beton és betonacél anyagjellemzőit, valamint a terheket.
A hajlítás során a gerenda repedhet a rúdtengelyre merőlegesen, ha nincs számottevő nyíróerő. Ha a nyírás jelentős, a tartó ferdén reped be, és ezt a nyomatéki méretezés során figyelembe kell venni. A húzott vasalást a tiszta hajlításból számított értéknél nagyobbra kell méretezni. Ez megoldható úgy is, hogy a nyomatéki ábrát a kedvezőtlen irányban egy bizonyos távolsággal (a1) eltoljuk. Ez az eltolás a nyíróerő és a hajlítónyomaték együttes hatásának figyelembevételét szolgálja.
A vaselhagyás tervezése a mértékadó nyomatéki ábra alapján történik. A vaselhagyás célja a szerkezet gazdaságosabbá tétele, az anyagfelhasználás optimalizálása. Ezt úgy érjük el, hogy a gerenda hosszának bizonyos szakaszaiban csökkentjük a vasalás mennyiségét, figyelembe véve a helyi teherbírást. A számítás során meghatározzuk a különböző szakaszokra vonatkozó határnyomatékokat (MRd.1, MRd.2, MRd.3), és összevetjük ezeket a mértékadó nyomatéki ábrával (MSd).
A lehorgonyzási hosszak meghatározása is kritikus fontosságú. A húzott és nyomott vasak megfelelő rögzítését biztosítani kell a betonban a teljes teherbírás kihasználásához. A lehorgonyzási hosszt befolyásolja a vas átmérője, az acél folyáshatára, a beton nyomószilárdsága és a vas felülete (bordás vagy sima).
6.2 Határnyíróerő-ábra előállítása

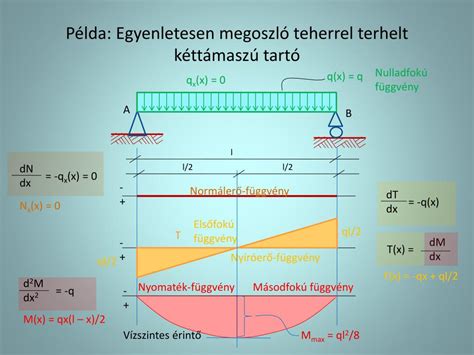

A nyíróerő (V) felvétele is alapvető a gerendák biztonságos működéséhez. A nyíróerő-ábra (V_Sd) meghatározása a terhek eloszlásán alapul. A tartó szélénél kapjuk a maximális nyíróerőt, ha az állandó és hasznos terhek a tartó egészén hatnak. A középső keresztmetszetben akkor kapunk maximális nyíróerőt, ha a teher csak a tartó felén hat.
A tényleges hosszvasalás segítségével a beton által felvehető nyíróerők nagyságát (V_Rd) is meghatározzuk. Ezt a számítást a beton teherbírása és a vasalás aránya befolyásolja. A felhajlított vasak hatástávolságának határait is figyelembe kell venni a nyíróerő-ábra szerkesztésénél.
A határnyíróerő-ábra (VRd) tervezési értékeinek meghatározása magában foglalja a beton által felvehető nyíróerőt (Vcd) és a kengyelvasalás által felvehető nyíróerőt (Vw,d). A beton tönkremeneteléhez tartozó nyíróerő (VRd.2) kiszámítása is fontos, amelynek meg kell haladnia a mértékadó nyíróerőt.
7.2 Határnyomatéki és határnyíróerő ábra előállítása felhajlított vas esetén
A felhajlított vasak beépítése további lehetőségeket kínál a gerendák teherbírásának optimalizálására, különösen a nyíróerők felvételében. Ebben az esetben a határnyomatéki és határnyíróerő ábrák előállítása speciális megfontolásokat igényel.
A felhajlított vasak hatástávolságának határait figyelembe véve a határnyomatéki ábra szerkesztése történik. A számítás során az alkalmazott hosszvasalásokkal felvehető maximális nyomatékokat határozzuk meg a különböző szakaszokon (MRd.1, MRd.2, MRd.3). A mértékadó nyomatéki ábra (MSd) eltolt értékét is figyelembe kell venni.
A húzott acél lehorgonyzási hosszának ellenőrzése is kiemelt fontosságú, különösen a felhajlított vasak esetében, ahol a kampózott végkialakítás is befolyásolhatja a szükséges hosszt.
A határnyíróerő ábra előállítása során a felhajlított vasak hozzájárulását is figyelembe vesszük. A beton által felvehető nyíróerő (V_cd) mellett a kengyelvasalás és a felhajlított vasak együttesen biztosítják a szükséges teherbírást. A geometriai kialakítás megfelelőségét a beton tönkremeneteléhez tartozó nyíróerő és a mértékadó nyíróerő összevetésével ellenőrizzük.
Nyírókapcsolatok nélküli vasbeton gerenda nyírási törése: Materials Lab online
Összességében a vasbeton gerendák teherbírásának vizsgálata egy komplex folyamat, amely magában foglalja a szerkezeti elemek viselkedésének megértését, a terhek pontos meghatározását, a megfelelő anyagok kiválasztását és a szerkezeti elemek szakszerű méretezését. A korszerű tervezési módszerek és a minőségbiztosítási eljárások alkalmazása biztosítja az épületek biztonságát és hosszú távú megbízhatóságát.
