A Cölöpalapozás Sokoldalúsága: Modern Megoldások a Mélyalapozásban
A modern építészet és mérnöki tevékenység elengedhetetlen része a megbízható és hatékony alapozási rendszerek alkalmazása. Különösen igaz ez olyan esetekben, amikor a talajviszonyok nem ideálisak, vagy speciális teherbíró képességre van szükség. A hagyományos alapozási módszerek, mint a szalag- vagy födémalapok, nem mindig kínálnak optimális megoldást összetett domborzati felületek, gyenge talajtartó tulajdonságok vagy jelentős fagyási mélységek esetén. Ilyenkor válik fontossá a cölöpalapozás, amely számos előnnyel és rugalmassággal rendelkezik, lehetővé téve stabil és tartós építmények létrehozását szinte bármilyen környezetben. A cölöpalapozás területe rendkívül széleskörű, magába foglalva az ipari csarnokok, üzlet- és irodaházak alapozását, valamint a munkatér határolását, egészen a kisebb építmények, mint fürdők, gépkocsibeállók, garázsok, pavilonok, kerítések és tolókapuk alapozásáig.
A Cölöpalapozás Technológiai Alapjai
A cölöpalapozás lényegében a terhelésnek a talaj mélyebb, teherbíróbb rétegeire történő átvitelét jelenti, speciális, általában hengeres vagy spirális alakú tartóelemek, az úgynevezett cölöpök segítségével. A cölöpök lehetnek előre gyártott elemek, amelyeket a helyszínen vernek vagy csavarnak a talajba, vagy helyszínen készített, monolit vasbeton szerkezetek, amelyeket fúrással vagy veréssel hoznak létre. A kiválasztott technológia nagymértékben függ a talajviszonyoktól, a tervezett építmény terhelésétől és a helyszín adottságaitól.
Talajkiszorításos Technológia: A CFA és Mikrocölöpök

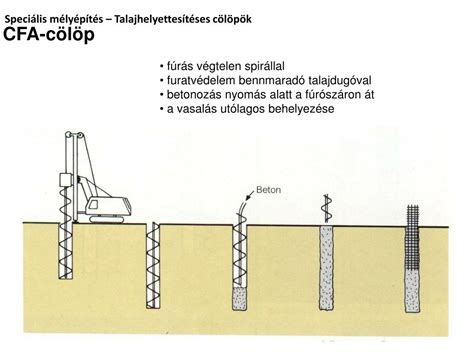

Az egyik legelterjedtebb és legkorszerűbb módszer a talajkiszorításos technológiával készülő fúrt cölöpök alkalmazása. Ide tartozik a CFA (Continuous Flight Auger) cölöp, amely egy speciális, folyamatos spirállal ellátott fúrószárral készül. A fúrószárat a kívánt mélységig lecsavarják a talajba, miközben a spirál a talajt oldalra préseli, kiszorítja. A megfelelő mélység elérése után a fúrószárat a beton injektálásával egyidejűleg húzzák vissza. A beton az üreges béléscsövön keresztül kerül a furatba, biztosítva a cölöp teljes kitöltését. Ezzel a technológiával 160 mm és 520 mm közötti átmérőjű cölöpök készíthetők. A technológia előnye, hogy minimális mennyiségű kitermelt talaj keletkezik, ami gazdaságosabbá és környezetkímélőbbé teszi az eljárást.
A mikrocölöp egy speciális, kisebb átmérőjű (általában 300 mm átmérőig) cölöptípus, amelyet rendkívüli stabilitást biztosító technológiával állítanak elő. Ez a módszer kevés élőmunkával és anyagfelhasználással jár, a betonigénye pedig csekély a hagyományos technológiákhoz képest. Különösen alkalmas olyan munkaterületeken, ahol a rendelkezésre álló hely korlátozott (pl. foghíjbeépítés), vagy ahol a meglévő alap teherbírása nem megfelelő (pl. épületsüllyedés vagy utólagos alapmegerősítés). A mikrocölöp helyszínen készülő monolit vasbeton cölöp, melyet különböző módszerekkel, például vert vagy fúrt technológiával is el lehet készíteni.
Vert Cölöpök és Köpenycsöves Technológia
A vert cölöpök esetében az üreget egy acélcsővel képezik ki, amelynek végét egy elvesző vagy leoldható acélkúp zárja. A verőcső talajba juttatását pneumatikus verőfejjel végzik. Ez a technológia különösen optimális megoldást kínál épületen belüli cölöpalapozás, alapmegerősítés vagy nehezen hozzáférhető helyeken. A technológia lényegében megegyezik a vibrált cölöpök készítésével, azzal a különbséggel, hogy a verőcső helyett egy acélcső kerül leverésre, amely nem kerül visszahúzásra. Ez az úgynevezett köpenycsöves cölöp. Ennél a megoldásnál nem szükséges betonacélt elhelyezni a cölöpbe, mivel a köpenycső teherbírása a cső vastagságának változtatásával növelhető.
A vibro-vert mikrocölöp egy speciális változata a vert cölöpöknek, ahol vibrálással juttatnak egy lezárt végű acélcsövet a talajba. Kellő mélység elérése után a csövet kibetonozzák, majd visszahúzzák a talajból.
Egymásba Metsző Cölöpök Munkagödör Megtámasztására
Az egymásba metsződő cölöpök alkalmazása elsősorban munkagödrök megtámasztásánál jellemző, különösen olyan helyzetekben, ahol a talajvíz nagy részét is ki kell zárni. Ezzel a technológiával akár a vákuumos talajvízszint süllyesztés is megspórolható, ami különösen fontos lehet, ha az ilyen beavatkozás veszélyeztetné a környező épületeket. Az egymásba metsző cölöpök átmérője jellemzően 400 mm és 600 mm között mozog, és bár időigényes, jelentős költségeket takaríthat meg a talajvízszint süllyesztés elhagyásával.
Csavaros Cölöpalapozási Technológia és Előnyei
A csavaros cölöpalapozás egy gyorsan terjedő és rendkívül hatékony módszer, amely számos előnnyel rendelkezik a hagyományos alapozási technikákkal szemben. Ennek a technológiának az alapja a talajba beépített, speciális alakú pengékkel ellátott fém tartóelemek, a csavaros cölöpök. Ezek a pengék segítik a támasz könnyű bejutását a talajba, emellett egyszerre tömörítik a talajt és szilárd alapot nyújtanak, amely ellenáll a fokozott terhelésnek.
A csavaros cölöpök szerkezete lehetővé teszi, hogy a gyenge és instabil talaj minden szintjét áthatolva a sűrűbb, teherbíróbb rétegekbe hatoljon. A támasz mélyre történő beépítése révén az alap nem lesz kitéve a felületi deformációknak, amelyeket a nedvesedés vagy a fagy okozhat. Ennek eredményeként egy rendkívül szilárd alap jön létre, amely nem függ az időjárás, a terep vagy a talajszerkezet változásaitól. A fém tartóelemek belsejét gyakran betonnal öntik ki, ami további merevítést biztosít, és a fém hiánya a tartóban megakadályozza a belső korróziós károsodásokat. A felső részen az oszlopokat egyetlen vízszintes szint mentén vágják, így biztosítva a tökéletes sík felületet a további építkezéshez.
A Csavaros Alapozás Széleskörű Alkalmazhatósága
Az ilyen típusú alapok nem csupán családi házakhoz alkalmasak, hanem számos más építményhez is. Cölöpalapokat használnak fürdők, gépkocsibeállók, garázsok, és sütő alapjának felépítéséhez. Ezt az előregyártott alapot könnyű szerkezetek építéséhez is használják, mint például pavilonok, kerítések, vagy akár üvegházak. Különösen jól bevált a tolókapuk alapozásánál. Ezek a szerkezetek annyira megbízhatóak, hogy még közúti hidak fém felületeinek tartószerkezeteként is alkalmazzák őket, ami jól mutatja, milyen hatalmas terheléseket képesek elviselni.
Előnyök és Hátrányok Részletezése
A csavaros cölöpalapozás számos előnnyel rendelkezik, amelyek miatt egyre népszerűbbé válik az építőiparban:
- Költséghatékonyság: Pontos számítások nélkül is elmondható, hogy a csavaros cölöpalapozás általában lényegesen olcsóbb, mint a hagyományos szalag- vagy födémalapok. Körülbelül húsz százalékkal kerül kevesebbe, mint egy oszlopos alap, és akár feleannyiba, mint egy teljes értékű szalag alap.
- Egyszerű telepítés: Nincs szükség speciális, nagyméretű építőipari gépekre. A csavarokat kézzel is be lehet húzni, általában mindössze három ember szükséges hozzá.
- Munkavégzés sebessége: Szakemberek által történő telepítése mindössze néhány napot vesz igénybe, szemben a szalagalapok több hetet, akár hónapokat is igénybe vevő kivitelezésével, beleértve az árokásást, zsaluzást, betonozást és a beton szilárdulási idejét. A cölöpökön azonnal lehet építkezni a telepítés után.
- Telepítés lejtős területekre: A csavaros alapok nem érzékenyek a terep lejtésére, akár nyolc méteres magasságkülönbség sem jelent akadályt.
- Nincs kitermelt talaj: Az építkezés helyszíne tiszta marad, nincsenek feltárt földkupacok vagy kiömlött beton.
- Évszaktól független telepítés: Ellentétben a téli betonozással, amely speciális adalékokat és fűtést igényel, a csavaros cölöpök bármilyen léghőmérsékleten beépíthetők, minőségük megőrzése mellett.
- Meleg padló: A cölöpalapozás által biztosított légréteg jó hőszigetelő tulajdonságokkal bír, hozzájárulva az épület padlóinak melegítéséhez.
- Könnyű bővíthetőség: Cölöpök hozzáadása a meglévő alapokhoz egyszerű és költséghatékony, míg a szalagalapok bővítése jelentős erőfeszítést és költséget igényel.
- Egyszerű javíthatóság: Szükség esetén egyetlen sérült cölöp is pótolható az építkezés befejezése után is.
- Nedvesség elleni védelem: A falak megbízhatóan védve vannak a talaj nedvességétől, függetlenül az épület falazatának anyagától.
Ugyanakkor néhány korlátozás is felmerülhet:
- Talajtípus korlátozás: Köves talajokon, ahol a kövek túlsúlyban vannak, a csavaros cölöpök telepítése nehézségekbe ütközhet.
- Alagsor kialakításának nehézségei: Alagsor építése esetén a csavaros cölöpök kissé megnehezíthetik a munkát, mivel általában külön kell kialakítani az alagsort, csak a támaszok területén hagyva átjárót.
- Anyagminőség követelményei: Fontos, hogy megbízható gyártótól származó, minőségi anyagokat használjunk. A silány minőségű, korrózióvédelme elmaradt vagy vékony falú cölöpök gyorsan tönkremennek.
Cölöprács Variációk és Jellemzők
A cölöpalapozás során a cölöpöket gyakran egy úgynevezett rács (grillage) köti össze, amely egyenletesen osztja el az épület terheit a cölöpökön. A magánházak építésénél főként cölöp-rácsos alapot használnak, amely jelentős megtakarítást eredményez.
Az alapozó hevederek, vagyis a rácsok, három fő típusra oszthatók:
- Felfüggesztett rács: Ez a típus a talajszint felett tíz-tizenöt centiméterrel helyezkedik el, és különösen nagy szükség van rá süllyedő talajokban. Könnyű anyagú épületekhez, mint váz- és panelházakhoz ideális. További szigetelésre lehet szükség a talaj és a padló közötti szabad térben.
- Földi és födém cölöp alapozás: Ezeket a talajszinten vagy kavics feltöltés szintjén helyezik el, és gyakran födémekkel rögzítik. Stabil talajra alkalmasak.
- Süllyesztett vagy halmozott szalag alapozás: Ez a legköltségesebb változat, de laza talajra ideális. Mélységét tekintve figyelembe kell venni a fagyás szintjét.
A rácsokat (grillage) három fő típusra is lehet osztani szerkezetük szerint:
- Fa rács: Fa és ház-panel szerkezetekből készült házaknál használják. A terhelés egyenletes elosztásához nagy szakaszos hevederes rudat alkalmaznak.
- Fém rács: Fémcsatornát vagy gerendát használnak a cölöpök összekötésére. Erősebb és tartósabb, mint a fa rács, és a vázszerkezetű házak első emeleti padlóinak alapjaként is szolgálhat.
- Beton rács: Ritkán használják, egyesíti a cölöp- és betonalapok pozitív tulajdonságait. Nehéz tégla- és tömbfalak alatt sem hajlik meg.
Egy speciális elrendezés a "bokor" rács, amely több rögzítési ponton elhelyezkedő cölöp "köteget" jelent. A cölöpöket egymáshoz közel rögzítik, ami jó pontnyomás-eloszlást tesz lehetővé. Ezt az elrendezést oszlopok, elektromos vezetékek, tornyok vagy árbocok alatt alkalmazzák.
A Megfelelő Csavaros Cölöp Kiválasztása és Terhelésének Kiszámítása
A csavaros cölöpök kiválasztása során figyelembe kell venni a cölöp átmérőjét, amely meghatározza a tartó célját és teherbírását.
- Egyedi házépítéshez: 10,8; 13,3; 15,9; 21,9; 32,5 cm átmérőjű cölöpök.
- Könnyűszerkezetekhez (fürdők, pavilonok): 8,9; 10,8; 13,3 cm átmérőjű cölöpök.
- Kerítésekhez, reklámtáblákhoz: 5,7; 7,6 cm átmérőjű cölöpök.
- Teraszokhoz, mólókhoz: 8,9; 10,8; 13,3; 15,9; 21,9; 32,5 cm átmérőjű cölöpök.
A cölöpök lehetnek hegesztettek vagy öntöttek. Az öntött fülekkel rendelkező cölöpök jobban ellenállnak a korróziónak, így magas talajvízszinttel rendelkező területeken ajánlottak. Erősebbek és tartósabbak, akár finom kőtöltésű talajokban is használhatók, és élettartamuk elérheti a száz évet is. A hegesztett cölöpök olcsóbbak, de a hegesztési pontok sérülékenyebbek lehetnek, különösen sűrű talajban.
Fontos a cölöpök bevonatának minősége is. A kétkomponensű festékbevonat (epoxi zománc), a hideg cink, a forró cink, vagy a hőre zsugorodó anyagok mind különböző szintű korrózióvédelmet biztosítanak. A legmegbízhatóbb, legtartósabb bevonat a forró cink, különösen, ha epoxi zománccal kombinálják.
A cölöpök teherbírása nem csak a méretüktől, hanem a talaj jellemzőitől is függ. A talaj típusától függően a teherbírás jelentősen eltérhet. Például tömör agyagban 4-6,2 tonna, míg közepes homokban akár 9-11 tonna is lehet. A pontos teherbírás meghatározásához statikai vizsgálatokra és próbaterhelésekre van szükség.
A cölöpalapozás tervezésekor figyelembe kell venni az épület összes paraméterét és a talaj jellemzőit. A fém korrózió elleni védelmének minősége kulcsfontosságú az alapozás tartóssága szempontjából. Megfelelő feldolgozással az alapozás legalább fél évszázadig fog tartani.
A cölöpalapozás tehát egy rendkívül sokoldalú és hatékony megoldás a modern építészet kihívásaira, lehetővé téve stabil, tartós és költséghatékony építmények létrehozását szinte bármilyen talajviszony és környezeti adottság mellett.
