A gipszkarton falak és álmennyezetek akusztikai követelményei: Hangszigetelés és hangelnyelés

A zaj nem csupán kellemetlenség, hanem komoly tényező lehet mindennapi életünk minőségében. Legyen szó társasházakban a szomszédokról, az utcai forgalomról vagy akár a saját otthonunkban keletkező visszhangokról, a nem kívánt hangok zavaróak lehetnek, csökkenthetik a koncentrációt, és mentális kimerültséghez vezethetnek. A megfelelő akusztikai környezet kialakítása ezért kulcsfontosságú, és ebben a gipszkarton rendszerek, mint fal- és álmennyezeti megoldások, kiemelt szerepet játszanak. Ez a cikk részletesen foglalkozik a gipszkarton falak és álmennyezetek akusztikai követelményeivel, kitérve mind a hangszigetelés, mind a hangelnyelés kérdéskörére, és bemutatja a különböző technikai megoldásokat a zajterjedés minimalizálására.

A zaj és a komfortérzet összefüggése

A zaj definiálható nem kívánt hangként, ám annak megítélése szubjektív, és nagyban függ az egyén reakciójától. Ha a zaj zavaró mértéket ölt, kellemetlen közérzetet és a hatékonyság csökkenését eredményezi. Aki hosszabb ideig kénytelen zajos környezetben tartózkodni, annál rosszkedv és mentális kimerültség is felléphet. A társasházakban például a zajos szomszéd okozhatja a legtöbb kellemetlenséget. A zajjal szembeni legjobb védekezés, ha már a tervezés és az építés során gondoskodunk a hangok terjedésének szükségszerű korlátozásáról. Minden helyiségben megfelelő akusztikai környezetet kell kialakítani, emellett a hanggátlást is összhangba kell hozni az épület funkciójával.

Hanggátlás: A zaj terjedésének megakadályozása

A hanggátlás két, egymástól valamilyen épületszerkezettel elválasztott helyiség között átjutó zaj csillapítását jelenti. Két helyiség között a hangenergia átjuthat közvetlenül az elválasztó szerkezeten át, vagy a csatlakozó szerkezeteken keresztül, azaz "kerülő úton". Az optimális hanggátlás érdekében a tervezéskor érdemes mindkettőt figyelembe venni. A két helyiség közötti elválasztó szerkezethez csatlakozó falak és födémek jelentik a kerülő hangok elsődleges útvonalát, ám kerülő hangutak alakulhatnak ki ablakoknál, ajtóknál, gépészeti vezetékeknél stb. is.

A tervezés során nem elhanyagolható a kerülő hangutak figyelembe vétele. A csomópontokat úgy kell megtervezni, hogy kerülő hangutak lehetőleg egyáltalán ne alakuljanak ki, de legalább minimálisra csökkenjenek, különben az akusztikai teljesítmény jelentősen mérséklődhet. A Rigips rendszereket tartalmazó kiadványokban található hanggátlási értékek laboratóriumi mérések eredményei, amelyeket a kerülő hangutak miatt az építés helyszínén gyakorlatilag nem lehet elérni. Az akusztikai szempontból helyesen megtervezett épületszerkezet-csatlakozásokat a kivitelezés során pontosan a terv szerint kell megépíteni, kizárólag így érhető el a kívánt akusztikai teljesítmény. Ellenkező esetben az utólagos mérések kimutatják a rossz teljesítményt, a javítás azonban hatalmas költségekkel járhat.

Meglévő hanggátlási probléma esetén nagyon fontos, hogy meg lehessen határozni az összetett szerkezet leggyengébb részét. A kisebb nyílások, rések, repedések is utat engednek a léghangoknak, így azok szintén csökkentik az adott szerkezet hangszigetelő képességét. Az összetett szerkezetek különleges figyelmet érdemelnek. Ha a két szerkezet léghangszigetelése közötti különbség viszonylag kicsi (7 dB-nél nem több), akkor a gyengébb szerkezetnek arányaiban igen nagy felületűnek kell lennie ahhoz, hogy jelentősen befolyásolja az összetett szerkezet teljesítményét.

Az épületek tervezésekor hasznos eszköz lehet a környezeti zajszint figyelembe vétele, hiszen helyes tervezéssel a szomszédos helyiségekből beszűrődő zaj kiküszöbölhető, ami elengedhetetlen például egy orvosi rendelő és az ahhoz csatlakozó váróterem között. A legegyszerűbb megoldás azonban mégis a szükséges hangszigetelési képességgel rendelkező szerkezet beépítése. Tervezéskor az egyes helyiségeken belül elfogadható zajszintet is meg kell becsülni. Minden olyan esetben, ahol fontos a helyiségen belüli zajszint korlátozása, akusztikus tervezőt kell bevonni. A zajszint minden helyiségben valamilyen határok között számít elfogathatónak. A tervezőnek olyan szintet kell meghatároznia, amely az adott körülményekhez megfelelő. Ehhez számos módszer áll rendelkezésre.

A tömegelv és a könnyűszerkezetek hatékonysága

A tömör, falazott válaszfalat alkotó anyagok hangszigetelő teljesítményét jellemzően a tömege határozza meg. Minél nehezebb az anyag, annál kevésbé jut át rajta a hang. Ahhoz, hogy egy tömör válaszfal hangszigetelő képességét 4 dB-lel emeljük, a tömegét körülbelül a duplájára kell növelni. A tömeg növelése nagyon rossz hatásfokú módszer a hanggátlás növelésére.

Ezzel szemben az üreges, könnyű, szerelt szerkezetek egyik nagy előnye, hogy sokkal jobb hangszigetelő képességgel bírnak, mint amit a tömegelv alapján várnánk. A helyesen megtervezett és kivitelezett szerelt szerkezetek nagyon hatékony hanggátló megoldást nyújtanak, ezért használják azokat előszeretettel például előadótermekben. A szerelt szerkezet és a tömegelv összehasonlítása azt mutatja, hogy a könnyű szerkezet következetesen felülmúlja a tömegelv alapján várható teljesítményt.

Az akusztikus teljesítményt decibel értékkel fejezzük ki. A logaritmikus decibel függvénnyel nagy értéktartomány is egyszerűen ábrázolható, és egyértelmű számokkal kifejezhető. Hátránya azonban, hogy a különböző teljesítményű szerkezetek szám szerinti összehasonlításakor a teljesítménykülönbségek kicsinek tűnhetnek. Egy egyszerű gipszkarton válaszfal esetében nagyon könnyen előfordulhat, hogy a hanggátlási értéke 6 decibellel jobb, mint azt a tömegtörvény alapján várnánk.

A gipszkarton válaszfalak esetében a maximális elérhető hangszigetelést a két oldalra szerelt gipszkarton építőlemezek között a vázprofilokon keresztül közvetlenül átáramló hangenergia mennyisége határozza meg. Az egymástól teljesen független, duplavázas szerkezet még jobb eredményeket hozhat. Ebben az esetben az energiaátadás maximumát a két profilváz közötti légréteg határozza meg. A légrés a két profilvázat összekötő rugóként értelmezhető, amelyen a hangenergia áthatol. A légrésnek van bizonyos hangcsillapító hatása, amely megfelelő hanglágy anyaggal tovább fokozható. Ezért hasznos a légrésben ásványgyapot szigetelőanyagot elhelyezni. A megnövelt hangcsillapítású rugó így végeredményben a hangátadás csökkenéséhez vezet. Minél nagyobb a légrés, annál kevésbé köti össze rugóként a két vázszerkezetet.

Gipszkarton válaszfalak akusztikai jellemzői

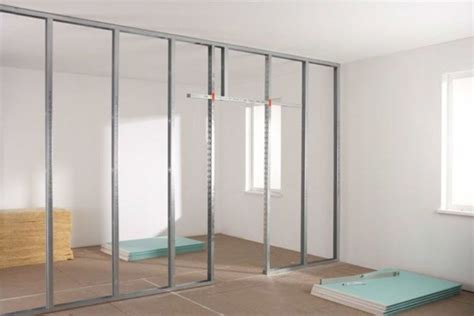

A gipszkarton falak segítségével egyszerűen készíthetők olyan falak, amelyeket hangszigeteléssel láthatunk el. A gipszkarton előtét és válaszfal egyszerűen, víz hozzáadása nélkül készül. A gipszkarton fal profilvázai között elrejthetők a szerelvények, így megtakaríthatók a vésési munkálatok. Az építés befejeztével a válaszfalak felületét azonnal festhetjük, tapétázhatjuk.

A hangszigetelés - a szerkezet zaj elleni védelmi képessége. Gipszkartonból készült szerkezetek esetén a hangszigetelés a léghang elleni védelemmel azonos. A hangszigetelő képességre vonatkozó követelményeket a PN-B 02151-3:1999 szabvány tartalmazza.

RW (súlyozott léghanggátlási index): [dB]-ben kifejezve. A tényező a szerkezet általános értékelésére szolgál, az EU országainak többségében használják. Az értéket a szerkezet laboratóriumi vizsgálatából nyerik.
RA,1 (fajlagos hangszigetelés értékelésének indexe): Figyelembe veszi a C spektrális adaptációs indexet (RA,1 = RW + C). Az értéket a szerkezet laboratóriumi vizsgálatából nyerik.
RA,2 (fajlagos léghanggátlás értékelésének indexe): Figyelembe veszi a Ctr spektrális adaptációs indexet (RA,1 = RW + Ctr). Az értéket a szerkezet laboratóriumi vizsgálatából nyerik. Az index az alacsony frekvenciájú léghangokkal szembeni hanggátlásnak felel meg, amely hangok többek között a külső zajra jellemzőek.
RA,1,R: Az indexet az RA,1 fajlagos léghanggátlási indexnek a kivitelezési pontatlanságokkal történő csökkentésével kapják (RA,1,R = RA,1 - 2 dB).
R’A,1 (közelítő értékelési index): Az R’ léghanggátlási képességnek a C spektrális adaptív indexet figyelembe vevő, közelítő értékelési indexe. Az R’A,1 index figyelembe veszi a szerkezeteknek a közepes és magas frekvenciájú léghangokkal szembeni, az adott alkalmazási körülmények között elért léghanggátlási képességét. Az R’A,1 figyelembe veszi tehát a K oldalsó hangátvitelt. Az index értékét terepi akusztikai vizsgálatokból vagy közelítő számítási módszerrel nyerik.
K (oldalsó hangátvitel): Javító tényező az egymással szomszédos szerkezetek (födém, egymáshoz érő falak) által átvitt hanghoz. A K javító tényező a szerkezet geometriájától, a szerkezeteknek más és más fajtájú szerkezetekhez való csatlakoztatásának módjától függ.

A szomszéd srác hangosan hallgatja a zenét, az alattunk lévő lakásban három kisgyerek játszik és köztük az egyik még dobolni is tanul, fölöttünk pedig a nap nagy részében tűsarkakon tipeg a néni. A társasházak, sorházak „szépségei”. Mindenki életében jelen vannak ilyen és ehhez hasonló zavaró tényezők, amennyiben nem fordítunk elegendő figyelmet a hangszigetelésre.

A kivitelezők szerint a következő gipszkarton fal rétegrend lehet a megoldás a legerősebb hangszigetelésre:

A profilváz és a fal között hagyjunk el legalább 2 - 3 cm-t. Ide tegyünk ROCKWOOL Steprock ND 2 - 3 cm-es nagy testsűrűségű kőzetgyapot táblát. Ez a 120 kg/m3-es szigetelőanyag fogja megvédeni a profilvázat, hogy a falról ne érintkezhessen a hang vagy a rezonancia a profilvázzal.
Aztán jöhet az 50-es, 75-es vagy 100 mm-es gipszkarton profil váz, bele ROCKWOOL Airrock XD 90 kg/m3-es testsűrűségű hangszigetelő kőzetgyapot.
A rendszer zárásának pedig jöhet a Rigips Blue Acoustic vagy Siniat hanggátló gipszkarton.

Ez a rendszer képes kb. 45 - 51 decibelt megfogni, és alkalmas stúdiókba, tárgyalókba is.

Kőzetgyapot vagy üveggyapot? A ROCKWOOL Airrock és Steprock kőzetgyapot szigetelőanyagok, valamint a Rigips Blue Acoustic hanggátló/tűzgátló gipszkarton ajánlottak a kiváló hangszigetelés érdekében. Mind a gipszkarton, mind az Airrock termékek nagy testsűrűségűek, kemények, ami a legfontosabb tényező az erős hangszigetelés eléréséhez.

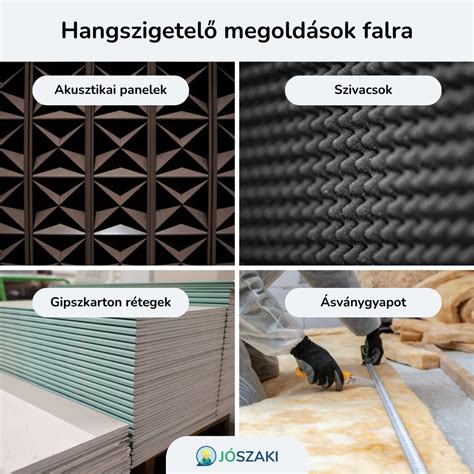

Gipszkarton fal különböző hangszigetelő anyagokkal

Hangelnyelés: A tér akusztikai minőségének javítása

Az utózengés az adott helyiségben az eredeti hangforrás megszüntetése után megmaradó zaj. Az utózengés úgy jön létre, hogy zárt térben keltünk zajt, aminek következtében a határoló felületekről visszaverődő hanghullámok rengeteg visszhangot eredményeznek, míg végül a zaj elnyelődik a falakban, a padlóban, a mennyezetben és a levegőben. Az utózengés fennmaradásának hosszúságát utózengési időnek nevezzük, amely hangelnyelő anyagok beépítésével csökkenthető. Az adott térben megfelelő utózengési idő a tér méretétől és funkciójától függ.

A hangelnyelés azt jelenti, hogy valamilyen felülettel érintkezve a hangenergia csökken. Egy adott térben a megfelelő akusztikai környezet elérése érdekében hangelnyelő felületeket alkalmaznak. Az anyagválasztás az akusztikai hatékonyság, a megjelenés, a tartósság és a tűzvédelmi követelmény alapján dől el. Azzal, hogy a hangenergia egy részét hővé alakítják, a hangelnyelő anyagok a hangszigetelésbe is besegítenek, hiszen kevesebb zaj akar átjutni a szomszédos helyiségekbe. Ez a mennyiség azonban a hangszigetelő szerkezetek teljesítményéhez képest elenyésző.

A beszédérthetőség az iskolai tantermekben, a különféle konferencia- és előadótermekben elengedhetetlen követelmény. A kutatások kimutatták, hogy azok a diákok, akik nem értik tisztán a tanár beszédét, hajlamosak „kikapcsolni”, ezzel saját későbbi lehetőségeiket limitálják, de plusz feszültséget okoznak a tanárban is. Az utózengési idő önmagában nem elegendő a megfelelő beszédérthetőség megvalósításához.

Álmennyezetek akusztikai szerepe

Az álmennyezet használatával könnyen megváltoztatható egy-egy beltéri helyiség érdemi tulajdonságait. Érdemes erre a megoldásra gondolni, ha szeretnénk esztétikusan eltakarni a kábelcsatornákat, gépészeti egységeket, csökkentenénk a kifűteni kívánt légköbmétert, vagy ha javítani, módosítani szeretnénk a helyiség akusztikai tulajdonságain. Az álmennyezeteket széles körben alkalmazzák kereskedelmi és irodai terekben, illetve ipari célú épületek, folyosók, raktárak esetén is.

A leválasztott álmennyezet hangszigetelés lényege nem önmagában a burkolás, hanem a födémtől való leválasztás. Egy hatékony rendszerben a meglévő mennyezet alatt légrés alakul ki, amelyet hangszigetelő anyag tölt ki (pl. kőzetgyapot vagy akusztikai szivacs, erre pedig 1-2 réteg gipszkarton vagy más nagy tömegű lap kerül. Lakásokban és irodákban akkor hoz valóban érezhető javulást, ha az álmennyezet rugalmas függesztéssel készül, nem merev profilon vagy direkt rögzítéssel. Célja, hogy csökkenjen a szomszéd felől érkező zaj, például beszéd, TV, zene vagy a lépéshang egy része, úgy, hogy közben a belmagasság csökkenése és a költség ésszerű keretek között maradjon.

A működés kulcsa az, hogy ne alakuljon ki merev kapcsolat a födém és az álmennyezet között. A rugalmas felfüggesztés ezzel szemben elnyeli és megtöri a rezgéseket, így a felülről érkező zaj kevésbé jut át a helyiségbe. Várható eredmény: a magasabb frekvenciákon, például a beszédérthetőségben, általában látványosabb a javulás. A mély basszus mindig nehezebb ügy, ezért itt a csökkenés mérsékeltebb. Stúdiókban és hangos hifi szobákban az elvárások jóval magasabbak. A mélyhangok ellen költségesebb és vastagabb megoldás kell: a basszushoz tömeg és leválasztás kell, ez költségesebb és vastagabb. Ezért nem mindegy, mit választunk.

Soundsulate hangszigetelő álmennyezeti lapok 24x48x2 VÉLEMÉNY

A leggyakoribb kivitelezési buktatók:

Hanghíd alakul ki: Már egyetlen merev kontaktus is visszavetheti az eredményt, ezért a peremek, áttörések és a rögzítések helyes kivitelezése kiemelt figyelmet igényel.
Merev áthidalások: Csavar, profil, lámpatest vagy doboz hozzáér a födémhez.
Peremkontaktus: Az álmennyezet rászorul a falra.
Összenyomott gyapot: A kőzetgyapotot bezsúfolják.
Áttörések kontroll nélkül: Spot, szellőző, kábelátvezetés körül rés marad.
Egy réteg gipszkarton, rossz kiosztás: Túl könnyű a burkolat.

A mennyezeti hangszigetelés akkor ad valódi eredményt, ha a mennyezetet rugalmasan leválasztjuk, és megfelelő tömeget adunk a burkolatnak. A pusztán esztétikai, merev álmennyezet hanggátlásra ritkán jó befektetés. A siker kulcsa a hanghidak kiiktatása, a hangszigetelő szivacs helyes beépítése és a megfelelő burkolati tömeg alkalmazása rugalmas felfüggesztéssel kombinálva.

Az "A" (=optimálisan hangelnyelő) UNI EN ISO 354 akusztikai osztályba tartozó panelek elnyelik a zajok jelentős részét és módot adnak az adott tér praktikus és esztétikus rendezésére is. A Knauf innovatív álmennyezeti megoldások monolitikus álmennyezeti rendszerek, jellemzően profilvázzal építve. Az Ecophon Saga komplett rendszerként, Ecophon hangelnyelőkkel és tartószerkezettel együtt ötvözi az örök életű fa megjelenést és a kiváló hangelnyelést.

Akusztikus falpanelek vs. gipszkarton

A zajszennyezés korunk egyik legnagyobb problémája, legyen szó a szomszédok hangoskodásáról, a forgalom zajáról, vagy a visszhangos szoba zavaró akusztikájáról. Sokan a gipszkartonra gondolnak először, mint megoldás, pedig a piacon van egy sokkal elegánsabb és hatékonyabb alternatíva: az akusztikus falpanel.

Esztétika és design: A gipszkarton egy alapvető, semleges felületet ad, amit tovább kell dekorálni. Bár festhető, a kinézete alapvetően egysíkú, és nem nyújt különleges esztétikai élményt. Az akusztikus falpanelek viszont a funkcionalitás mellett egyben stílusos dekorációs elemek is. Számos modern és klasszikus mintával, színekkel és anyagokkal (pl. fa, filc) kaphatók, így könnyedén beilleszthetők a lakás vagy iroda designjába. A panelekkel textúrát és mélységet adhatunk a falnak, ami feldobja a belső teret.
Költségek: A gipszkarton anyagköltsége alacsony, de a telepítéshez szükséges szakember díja, valamint a hozzá tartozó anyagok (glett, festék) jelentősen megnövelik a végösszeget. Az akusztikus falpanelek beszerzési ára magasabb lehet, mint a gipszkartoné, de a telepítéshez nem kell szakembert hívni. Ha a projekt teljes költségét nézzük, a falpanelekkel sok esetben még spórolhatunk is.

Összegzésképpen elmondható, hogy a gipszkarton jó választás lehet, ha egy teljesen új falat szeretnénk felépíteni, és a fő cél a hangszigetelés. Ha azonban az esztétika és a könnyű telepítés is fontos szempont, az akusztikus falpanelek elegánsabb és hatékonyabb megoldást kínálhatnak.

A Perfect Acoustic és a gipszkarton rendszerek

A Perfect Acoustic hang- és hőszigetelési szakértője, aki 2006 óta segíti ügyfeleinket abban, hogy otthonuk és irodájuk csendesebb, egészségesebb és energiahatékonyabb legyen. Tisztán, könnyen és gyorsan, kevés hulladékkal - ha tudja, hogy lakás átalakításról van szó, akkor nem nehéz kitalálni erre a kérdésre a választ. A gyors lakás átalakítás közkedvelt anyaga több olyan előnnyel is rendelkezik, ami ideális szárazépítészeti megoldássá teszi a lakások belső térelválasztásában. A család élethelyzetéhez rugalmasan alkalmazkodó térkialakítás. Ha két lakónak hirtelen kicsi lesz már a gyerekszoba, akkor a falak könnyen és gyorsan áthelyezhetők. Csak akkor persze, ha gipszkartonból készültek. Vagy gipszkarton fal építhető a két gyerek közé, ha elbírja a gyerekszoba alapterülete, hogy ne piszkálhassák egymást. Nem kell kosszal, téglatörmelékkel, és nagy felfordulással számolni. Egyes esetekben, például a tetőtérben nem mindegy a tervezett válaszfal súlya sem. Nincs száradási idő, és nincs várakozás. A gipszkarton és a fal hangszigetelő anyagának lakásba szállítása után a tartófalra már szerelhetők is fel a profilok, amire csavarozhatók is fel a gipszkarton lapok. Arra figyeljen, hogy a két lap közé a megfelelő hangszigetelés érdekében tegye be az üveggyapot vagy kőzetgyapot betétet. Amint kész fal, már kezdheti a lapok hézagolását, és amint ez megszárad, már festheti vagy tapétázhatja is a falat.

Ha a falon keresztül nem látjuk egymást családtagjainkkal a két egymás mellett lévő szobában, akkor talán hallani sem szeretnénk a másik szobában zajló történéseket. Még inkább így van ez akkor, ha a fal nem egy lakás két szobája között, hanem két lakás közötti elválasztó falként működik. A jószomszédi viszony könnyen rossz jószomszédi viszonnyá válhat, ha papírvékonyságúak a falak.

A szakszerű kivitelezés legfontosabb eleme, hogy a szigetelő lemezek pontosan illeszkedjenek egymáshoz, és ne legyen hézag a lapok között. Fontos az is, hogy a szerelt falban futó villany és vízvezeték ne érintkezzenek a gipszkarton burkolattal, hanem a hangszigetelő anyagba ágyazva fussanak. Mindenképp van a tartófalakra felszerelt váz, amelyre az új válaszfal kerül. A felszerelt profilok közé kerül a szálas szerkezetű üveggyapot vagy kőzetgyapot hangszigetelő rétegként. A tartófalra egymás mellé két válaszfal tartószerkezetét erősítjük fel, mégpedig úgy, hogy a két tartószerkezet között körülbelül 1 centiméteres légrés legyen.
