Födém, dilatáció és hőszigetelés: részletes útmutató és megoldások

A födém az épület egyik legfontosabb eleme, vízszintes teherhordó szerkezet, ami elválasztja egymástól az épület szintjeit. Az emeletközi födém egyszerre az alsó szint lezárása, plafonja és a felső szint padlója. A födém szerkezete több részre bontható. A legfontosabb a teherhordó szerkezet, aminek alapját jellemzően gerendák adják. A vakmennyezetnek nincs teherhordó funkciója, általában a gerendák közét tölti ki és a hang- és hőszigetelésben van szerepe.

Födémtípusok és anyagok

A födém gyakorlatilag egy gyűjtőfogalom, amibe a helyiségek vízszintes záródásának legkülönfélébb megoldásai tartoznak. A gerendafödémek lényege, hogy a teherhordó gerendák egymás mellett, egymással párhuzamosan sorakozva alkotják a födémet. A gerendás födém esetén a gerendák közét valamilyen anyaggal töltjük ki, aminek nincs vagy korlátozottan van teherhordó funkciója.

A monolit födémek teljesen homogén anyagúak, teljesen az építkezés helyszínén készülnek, vagy egyben legyártva szállítják őket oda. A fenti típusok rengeteg alváltozatba sorolhatóak a használt alapanyagok szerint, amik leggyakrabban a fa, a beton és az acél, de a kerámia, a tégla vagy az agyag is előfordul, illetve ezek kevert alkalmazása is elképzelhető.

A fafödém is egy összefoglaló név, ami több típust takar, közös jellemzőjük, hogy az egész födém legfontosabb alapanyaga a fa. A fafödém a legősibb szerkezet az épület belső tereinek fedésére. Szerkezetileg nagyon hasonló a fafödémhez, de a gerendákat itt acélból készítik, a gerendák közét téglával, betonelemekkel vagy vasbetonnal töltik ki. A gerendázat vasbetonból készül, amit meghatározott és egyenlő távolságokra fektetnek le egymástól. A gerendák közét előregyártott, könnyű, magas teherbírású, üreges betonelemekkel töltik ki.

Legtartósabb, legnagyobb teherbírású és legnehezebb kivitelezésű födém monolit vasbetonból áll. A födémnek az elkészülést követően száradnia kell, nem terhelhető azonnal. A paneleket kifejezetten az adott épület méreteihez előzetesen legyártják, majd a helyszínre szállítják. Az előző két változat keveréke is létezik: az előre legyártott elemek vékonyabbak, így könnyebb őket szállítani, de teherbírásuk nem elégséges.

Vasbeton födémek és gyártási szempontok

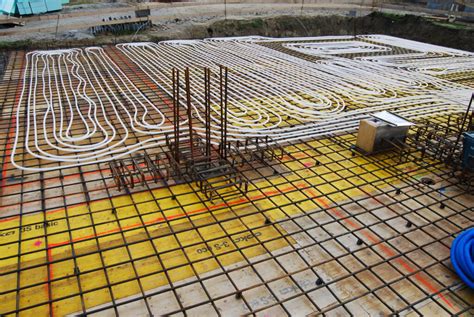

A vasbeton födémek nemcsak rugalmas tervezési lehetőségeket kínálnak, hanem nagy teherbírást is biztosítanak, akár nagy fesztávok áthidalására is alkalmasak. A vasbeton födémek bonyolult kivitelezése miatt olyan termékmegoldások alkalmazása szükséges, amelyek egyszerűsítik a gyártási folyamatot. A nyíróerők átvitele a tágulási hézagokban gyakran időigényes szerkezeteket igényel. A gerendák és pillérfej megerősítések nélküli síkfödémek népszerűek egyszerű zsaluzásuk és vasalásuk miatt.

A Schöck Signo® bent maradó zsaluzat hatékony és esztétikus lezárást biztosít a vasbeton födémeknek. A Schöck Stacon® az első és egyetlen nagy teherbírású csap a tágulási hézagokban, amely rendelkezik az európai műszaki értékelésben (ETA) szabályozott R 120 tűzvédelmi osztályba sorolással. Hagyományos megoldások esetén támaszkonzolokat, csúszóelemeket vagy gerbercsuklókat kell alkalmazni.

Dilatáció, technológiai hézagok és rezgéscsillapítás

A dilatációs és technológiai hézagok szerepe kritikus: a hődilatáció/betonzsugorodás miatt is hasznosabb részekre osztani nagy betonfelületeket, mintha egyben lenne. A nyíróerők átvitelére a tágulási hézagokban gyakran speciális megoldások szükségesek. Léteznek SIKA lemezek, duzzadó agyagtekercsek és egyéb megoldások a hézagok tömítésére betonozáskor. A technológiai hézag betartása megakadályozza a repedések és a feszültségek kialakulását.

A diletációs és rezgésgátló habcsík megakadályozza a fal és a padló találkozásánál keletkező feszültségek kialakulását, valamint a padozaton keletkező rezgések és kopogóhangok továbbadását a falazatba. Méret : 25 méter hosszú, 10 cm széles, 1 cm vastag.

Födém szigetelés: anyagok, alkalmazás és tűzvédelmi megfontolások

A következőkben sorra vesszük a födém szigeteléshez leggyakrabban használt alapanyagokat. A polisztirol (EPS, XPS) a legkedvezőbb áru megoldások közé tartozik a födém szigeteléseknél. Hatékony hőszigetelő anyag, ugyanakkor csak betonfödémek esetén javasolt használata. Párazáró, ezért fafödémen alkalmazni tilos. Fedése nem kötelező, de sérülékeny, rágcsálók is károsíthatják. Gyúlékony, hangszigetelő hatása nincs. Súlya elenyésző, lépésálló változatai is léteznek.

A kőzetgyapot általában táblás kiszerelésben kapható, hatékonyabb hőszigetelő mint a polisztirol, ezért vékonyabb lemezekkel is elérhető ugyanaz a hatás. Természetes, környezetbarát anyag, ugyanakkor szerkezete miatt a vele való munkavégzés közben védőfelszerelést kell viselni, és az anyagot mindig fedni kell. Tartós, páraáteresztő, lépésálló és kiváló hangszigetelő. A kőzetgyapot nem éghető, így tűzvédelmi szempontból is előnyös választás.

A fújható szigetelés előnye, hogy maradéktalanul kitölti a teret, akár olyan helyeken is, ahova az ember nem férne oda (borított födémek, struktúrák). Kivitelezése gyors és egyszerű. Fújható szigetelés polisztirol és üveggyapot alapanyagból is létezik, így minden típusú födémre találunk megfelelőt. A fújható technológia rés- és hőhídmentes szigetelést biztosít, nem szúr, nem irritál és nem roskad össze.

Lépésállóság és járhatóság

Minden hőszigetelő anyagnak fontos tulajdonsága a lépésállóság. Minél nagyobb egy anyag nyomófeszültsége, annál nagyobb függőleges irányú terhelést visel el: magyarán ettől függ, hogy ráléphetünk-e. Fontos tehát, hogy a járható födém szigetelés nem annyit jelent, hogy lépésálló szigetelőanyagot fektetünk le és azon szabadon sétálhatunk. Előfordul, hogy maga a födém nem járható, ez jellemzően régi fafödémek esetén fordulhat elő. Ennél jellemzőbb az az eset, amikor a padlásteret nem kívánjuk folyamatosan használni, így a szigetelést nem kell olyan fedőréteggel és burkolattal ellátni, ami a folyamatos terhelésnek ellenáll.

Járható födém szigetelés lépésálló anyagok használatával és azok teljes értékű fedésével jön létre. A végeredményt tekintve a padlástér változatos tevékenységekre igénybe vehető, a bútorok elhelyezése is megoldható.

Gyakorlati megoldások padlástérre és rétegelrendezés

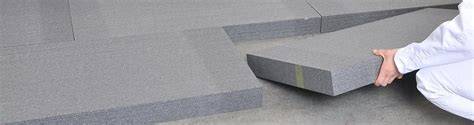

Az OSB-vel akár egy EPS100-at lefedve is járható lesz. Ha nagyobb terhelést kap egyes helyeken akkor vagy erősebb szigetelő anyagot EPS200 vagy XPS-t teszel le. Én semmiképpen nem betonoznék! Akkor rendben van az EPS. Akkor ahogy C20NE írja, portalanítani kell a padlást, pur ragasztóhabbal le kell ragasztani az EPS-t (a rétegeket is egymáshoz), majd annak a tetejére mehet 8-10mm OSB, és kész.

EPS a hungarocell általános neve (hungarocell egy eps gyártó). Arra viszont nem válaszoltad, miből van a födém. A kőműves ismerősünk majd leönti a hungarocelt betonnal. Nem építjük be a padlástért szobákká, csak tárolónak használjuk és azért ne süppedjen be alattunk, ha évente 1-2 alkalommal felmegyünk.

Amint az alkalmazás gyakorlatában is előfordul: ha száraz helyen volt a hungarocell, én simán leraknám, max a lyukakat ki lehet fújni nem dagadó pur habbal. Októberben beburkoljuk a padlásteret. Lehet, hogy hülye kérdés, de előtte fel kell seperni a port? Én biztosan portalanítanék és rendes anyagot használnék nem darázsrágtát. Azt ahogy ajánlották előttem max alá egy plusz rétegnek. Én leragasztanám PUR habbal, az sem tapad a porra.

Betonozás, technológia és gyakorlati tanácsok nagyméretű betonfelületekhez

Az egyben betonozás helyett csinálj egymástól teljesen független 3,5x3,5m-es egységeket. a hődilatáció/betonzsugorodás miatt is hasznosabb, mintha egyben lenne. ha jól be van tömörítve alatta minden, és nem 40t-ással állsz rá, nem fog elmozdulni. minden résbe beszivárog a víz, ami aztán szétfagy. ha profi akarsz lenni, akkor keress rá a "technologiai hézag"-ra betonozáskor.

Mixerbeton: kérheted kötéslassító adalékszerrel is (több időd marad bedolgozni). Az alatta lévő kavics/zúzottkő lényege, hogy alulról ne jöjjön fel kapillárisan a víz, mert az szétfagyva megemeli a betontáblákat. minden felszínt lejtésben csinálj! már a zsalu teteje legyen pontosan beállítva, h könnyen le tudd húzni.

Legalább 2 ember kellene: egy kever, egy terít. Az alatta lévő kavics/zúzottkő lényege, hogy alulról ne jöjjön fel kapillárisan a víz. Léteznek SIKA lemezek, duzzadó agyagtekercs.. stb. Ha egyik nap megállsz a betonozással, és 1-2 nap múlva folytatod, akkor a zsaludeszkát megfúrogathatod és a vashálót úgy vágod el, hogy át tudjad dugni rajta, majd másnap összeheggesztheted a következő hálóval és folytathatod a betonozást.

Rétegrendek, homlokzati hőszigetelés és kivitelezési hibák

A födém hőszigetelése az egyik leghatékonyabb módja az energiaveszteség csökkentésének. Nyáron a tető felől melegszik leginkább fel az épület, míg télen a fűtött meleg levegő felfelé áramlása miatt itt szökik el leginkább a meleg a laktérből. Minden szigetelését azért a külső, hideg oldalon célszerű elhelyezni, mert így a födém szerkezete a fűtött térhez tartozik, és nem tud áthűlni. A hideg oldalon általában könnyebb folytonos, megszakítás nélküli hőszigetelést kialakítani, ami növeli annak hatékonyságát.

A hőszigetelés kivitelezésekor figyelni kell a teljes felületi ragasztásra, a hézagok elkerülésére és a hálózásra, mert a hibás „pogácsás” ragasztás hosszú, lapos kürtőket hozhat létre a hőszigetelés és a falsík között. A helyes kivitelezés jelentősen befolyásolja a rendszer teljesítményét.

Gyakorlati megjegyzések a szigeteléshez

• Amennyiben a régi hőszigetelést fel kell szedni, számolj a többletmunkával és esetleges szerkezeti javításokkal.
• Ha belső szigetelésről van szó, fokozott figyelmet igényel a párazárás és a harmatpont kezelése.
• Homlokzati szigetelésnél a csomópontok, ablak- és ajtóperemek precíz részletezése elengedhetetlen.

Födém állapotfelmérés és statikai megfontolások

Az első lépés mindig a födém felmérése, megismerése kell hogy legyen mert ez jelentősen fogja szűkíteni mozgásterünket a használható anyagok és technológiák terén. Vastagság, vasalás, fesztáv, terhelés és anyagminőség függvénye, hogy egy födém milyen teherbírást ad.

Ha a födém szerkezete nem ismert (például nem tudni, miből van a födém), akkor statikus bevonása szükséges a biztonságos terhelhetőség megállapításához. Meg lehet próbálni képek alapján következtetni, de a megbízható állapotfelméréshez gyakran több szakember és statikus szükséges.

Építési engedélyek, felelősségek és ellenőrzés

A kezdéshez nem mindig kell engedély, de a végén előfordulhat, hogy valamit be kell mutatni az engedélyezéshez. Tervezői és műszaki ellenőri felelősségek vannak: az építész magára veszi azt a felelősséget, hogy a beadott terv megfelel az aktuális előírásoknak. A végén a felelős műszaki vezető aláírja, hogy minden a terv szerint készült. Ha van, a műszaki ellenőr igazolja, hogy a tervek és a kivitelezés megfelelnek az előírásoknak.

A műszaki életben gyakran több, egymással egyenértékű megoldás lehetséges; jogszabályok, szabványok és helyi előírások egyaránt befolyásolják a megoldások elfogadhatóságát.

Hasznos kiegészítők és termékek

A diletációs és rezgésgátló habcsíkok, az ETA minősítésű dilatációs csapok, bent maradó zsaluzatok és a hidrofóbizált kőzetgyapot táblák olyan termékek, amelyek alkalmazásával a födém szerkezeti, tűzvédelmi és hőtechnikai teljesítménye javítható.

Gyakorlati javaslatok a kivitelezéshez

• Mindig tisztítsd és portalanítsd a felületet, mielőtt ragasztanád a szigetelő anyagokat.
• Réteges megoldásoknál érdemes a táblákat elforgatva ragasztani a hézagok csökkentése érdekében.
• Járható padlástérhez használj lépésálló anyagot és megfelelő fedőréteget (OSB, rétegelt lemez).
• Nagy betonfelületeknél tervezd meg a technológiai hézagokat, dilatációkat és használj megfelelő hézagtömítést.
• Ha bizonytalan vagy a födém anyagában vagy teherbírásában, kérj statikus szakvéleményt.

A jó hőszigetelés hosszú távú befektetés: egyenletesebb hőmérsékletet biztosít, csökkenti a penészesedés kockázatát, és javítja az energetikai teljesítményt.
