A Faépítmények Alapanyagai és Szerkezeti Kialakítása: A Gerendák Világa

A kültéri favázas építkezés, legyen szó pergoláról, kocsibeállóról, szerszámtárolóról vagy akár garázsról, elsőre talán bonyolultnak tűnhet, ám valójában a fa égisze alá tartozik, és kiváló lehetőséget kínál a szakmai tudás bemutatására. Ezek az építmények nem csupán pihenésre vagy tárolásra szolgálnak, hanem komoly statikai és építészeti kihívásokat is rejtenek, amelyek megértése alapvető fontosságú a tartós és esztétikus végeredmény érdekében. A cikkünkben a leggyakrabban használt faanyagokat, a szerkezeti kialakításokat, az alapozási és fedési megoldásokat, valamint a felületkezelés fontosságát vesszük górcső alá, különös tekintettel a gerendák szerepére és a rétegelt-ragasztott tartók technológiájára.

Alapanyagok: A Faépítmények Gerendái

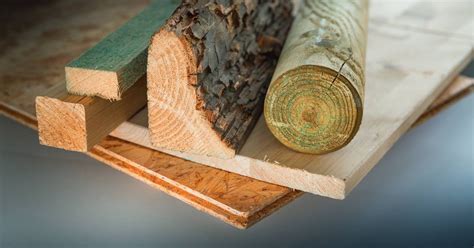

A kerti és udvari építmények alapanyagaként leggyakrabban a luc- és borovifenyőfát használják. Ezek az építőipari fűrészáruk, mint tetőlécek, deszkák, pallók és gerendák, a legegyszerűbb megoldást jelentik. Fontos azonban megjegyezni, hogy a tavaszi, nyári beépítésre szánt frissen kitermelt faanyag hajlamos a vetemedésre és a repedésekre, ezért érdemesebb azt félretenni a következő évre, vagy eleve szárított, stabilabb anyagot választani.

A teherhordásra alkalmas épületfa fűrészáruk mellett egyre elterjedtebbek a speciálisabb faanyagok is:

KVH (Konstruktionsvollholz - szerkezetfa): Ezek hossztoldott, szárított-ragasztott gerendák, amelyeket kifejezetten tetőszerkezetek és könnyűszerkezetes házak vázszerkezetének készítéséhez fejlesztettek ki. Jelentősen kisebb a repedési és csavarodási hajlamuk, mint a sima fűrészáruknak. Bár nem minősülnek látszó szerkezeti fának, és kisebb repedések előfordulhatnak rajtuk, minőségi bizonylattal rendelkeznek, és kedvezőbb áron kaphatók, mint a rétegragasztott tartók. Három fő típusa ismert: mono (hossztoldott), duó (két gerenda, lapok eltolva és összeragasztva), és trió (három gerenda, lapok eltolva és összeragasztva). Fontos megjegyezni, hogy a KVH szerkezetfa önmagában, megfelelő méretezés nélkül, nem alkalmas teherhordásra.
RR tartó vagy BSH (Brettschichtholz - rétegragasztott fa): Ezek a legmagasabb minőségű fatartók, amelyeket szárított, gyalult, hossztoldott gerendák rétegenkénti eltolásával és összeragasztásával állítanak elő. Ezekkel a tartókkal lehet megépíteni a legnagyobb fesztávolságú fedélszerkezeteket, sőt, akár teljes épületvázakat is, így elkerülhető a teherhordó falak építése.

A rétegelt-ragasztott tartók története egészen 1906-ig nyúlik vissza, amikor Otto Hetzer szabadalmaztatta a deszkák egymásra ragasztásával előállított, nagy keresztmetszetű fa tartóelemeket. A technológia fejlődésével, különösen a műgyanta alapú ragasztók megjelenésével, biztonságosabbá és tartósabbá váltak ezek a szerkezetek. Magyarországon az 1960-as évek végétől kezdődött meg a ragasztott tartók gyártása, és azóta is folyamatosan fejlődik. A modern ragasztott tartók gyártásánál ma már szinte kizárólag poliuretán alapú ragasztókat használnak, amelyek nemcsak fizikai, hanem kémiai kötést is képesek létrehozni a fa nedvességtartalmával.

A ragasztott tartók gyártástechnológiája rendkívül precíz, és szigorú szabványok (MSZ EN 1995-1-1-2010 tervezéshez, MSZ EN 14080-2013 minőségbiztosításhoz) vonatkoznak rá. A lamellákat először 12±2% nedvességtartalomra szárítják, majd szilárdsági osztályozáson esnek át. A szabványok meghatározzák a megengedhető fahibák méretét is, mint az évgyűrűk mérete, a göcsök aránya, a rostfutás, repedések, gyantatáskák, rovarrágások, bél vagy növési hibák. Amennyiben a fahiba lokális, a faanyagot kiejtik, és ékcsapos toldással hosszabbítják meg. A ragasztást kültéri, vízálló ragasztóval végzik, amelynek erősebbnek kell lennie, mint maga a faanyag belső kohéziós ereje.

Szerkezeti Kialakítások és Héjalások

Az építmény tartószerkezete és tetőszerkezete a funkciótól függően lehet áttört térrács vagy zárt tetőhéjazat. A hagyományos ácsszerkezeti fakötések mellett ma már számos fémidom is segíti a szerkezeti elemek összekötését.

Alapozás: A Stabil Lábazat

Az építmény oszlopainak rögzítéséhez többféle alapozási megoldás létezik:

Lemezalapozás: Bonyolult terepviszonyok, rossz minőségű talaj vagy talajvíz esetén indokolt.
Beton alaptest: A fagyhatárig (minimum 80 cm mélyen) kell leásni, és a tetejüket vízszintbe kell állítani.
Lábazati elem: Egy alaptestre épített, földszín fölé emelkedő építmény, amely védi a faoszlopot a talajnedvességtől és esztétikus megjelenést biztosít.
Talajcsavar: Egy modern, gyors megoldás betonozás nélkül. Egy talajcsavar teherbírása akár 7,2 tonna is lehet.

Az oszlopok rögzítése az alaphoz alsó oszlopcsatlakozókon keresztül történik, csavarozással vagy betonozással.

Tetőszerkezet Kialakítása

A pergolák esetében általában nyitott, áttört térrácsot alakítanak ki, de igény esetén fényáteresztő tetőhéjazattal is ellátható, ekkor a tetősík döntött.

Pergolák és filagóriák:

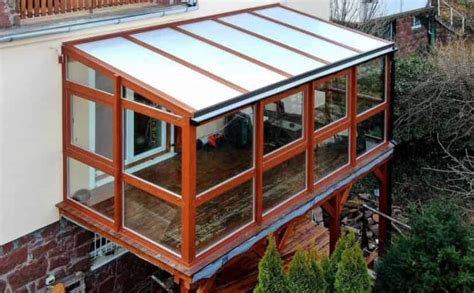

- Fényáteresztő héjalás: Víztiszta, üregcellás polikarbonát lemez (6-16 mm vastagságban) vagy ragasztott üvegtábla (3+3 mm-től 5+5 mm-ig).
- Zárt tetőzet (filagóriák, kerti kiülők): Cserép, nád, bitumenzsindely, lemez (trapézlemez, cserepes lemez, síklemez), esetleg palakő. Cserép, nád, pala esetén a fedélszerkezet lécezést igényel, míg lemez és zsindely alá táblás fedés és tetőfólia szükséges. A tetősík dőlésszöge a héjalás típusától függően minimum 10-15º, de cserép, nád, pala esetén fóliával minimum 15-17º, fólia nélkül 25-35º.

Napelem Telepítése

Ha van rá igény és lehetőség, a tetőszerkezet egy részét vagy egészét napelemmel is fedhetjük. A tetőszerkezet méretezésénél figyelembe kell venni az anyagok fajsúlyát és a várható hóterhelést (kb. 125 kg/m²). Sűrűbb szarufa-elhelyezés (40-70 cm) általában szükséges. Tervezői számítások vagy speciális tervezőszoftverek (pl. Weto LigniKon, VisKon) segíthetik a pontos méretezést.

Impregnálás és Felületkezelés: A Fa Védelme

A faanyag tartósságának növelése érdekében elengedhetetlen a megfelelő védelem.

Vegyi Védelem

A fa impregnálása során gombák és rovarok elleni favédő szert juttatnak a fába. A nagynyomású impregnálási technológia során a faanyagból vákuummal elvonják a vizet, majd 15 atmoszféra nyomáson pumpálnak bele speciális favédő szert (pl. Wolmanit CX-10 Plusz). Ez a szer szervetlen réz- és bórvegyület, valamint szerves hatóanyag bázisú, krómmentes, és 15 év garanciát biztosít a gombák, lágykorhasztók és rovarok ellen. Környezetre, emberre és állatra nem ártalmas, szagtalan, és zöld színét a réz adja, ami nem akadálya a további felületkezelésnek. Ez a módszer borovifenyőnél alkalmazható, 24%-os nedvességtartalom alatt. A nagynyomású impregnálás köbméterenként 20-30 000 Ft többletköltséget jelenthet.

Természetes Védelem: Pörkölés (Shou-Sugi-Ban)

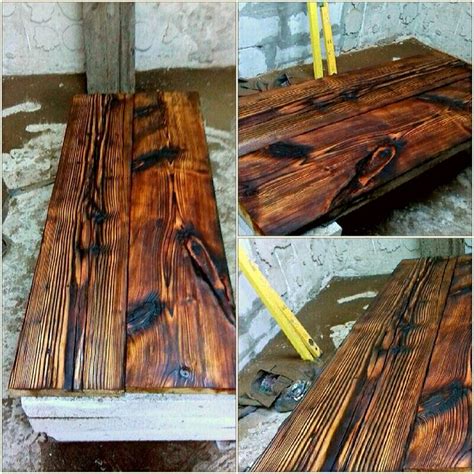

Évszázados múltra tekint vissza a faanyag felhasználás előtti pörkölése, felszíni elszenesítése. Ez az egyszerű gombaölő és fatartósító eljárás feketés színt ad a fának, amit keféléssel sötétbarnára lágyíthatunk, vagy növényi és ásványi pigmentekkel színezhetünk. A japánok által shou-sugi-ban néven ismert módszer esztétikus és környezetbarát megoldást kínál.

Az igény szerinti impregnálás után következhet az alapozás és a felületkezelés, amely további védelmet és esztétikai megjelenést biztosít a faépítményeknek.

Gerenda Jelentése és Alkalmazása

A "gerenda" szó a magyar nyelvben többféle építészeti és szerkezeti elemet jelölhet, de alapvető funkciója mindig a teherhordás, merevítés és tartás biztosítása.

Gerendák az Építészetben

Az építészetben a gerenda egy hosszanti szerkezeti elem, amelyet leggyakrabban fából vagy acélból készítenek. Kulcsfontosságú szerepet játszik a tetők és födémszerkezetek megtámasztásában, biztosítva az épület stabilitását és tartósságát.

Mestergerendák: A tetőszerkezetek fő tartóelemei.
Keresztgerendák: A padló- vagy mennyezetszerkezeteket támasztják alá.
Szarufák: A tető dőlésszögét és szerkezetét adják.
Szelemenek: A parastházak födelének ormán végignyúló gerendák, amelyek az ágasokon vagy ollófákon nyugszanak.
Ászokgerenda: Egy alapszintű, teherhordó gerenda, amelyre a párnafákat vagy más szerkezeti elemeket rögzítik.
Gyámfa: Támogató vagy alátámasztó funkcióval rendelkező elem.
Konzolos gerendák: Csak az egyik végükön rögzítettek, lehetővé téve a szerkezet kinyúlását (pl. erkélyeknél).
Architráv: Ajtók és ablakok fölött alkalmazott gerenda, amely funkcionális és dekoratív szerepet is betölthet.

A gerenda szó jelentése az idők során kibővült, és ma már nemcsak fa vagy acél, hanem más anyagokból készült tartóelemeket is jelölhet. A legfontosabb funkciója azonban változatlan maradt: a stabilitás és a tartósság biztosítása az építészeti struktúrákban.

Rétegelt-Ragasztott Gerendák és Tartók

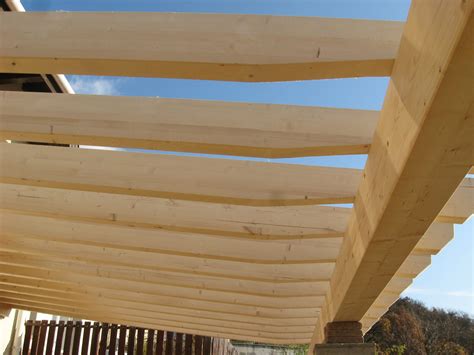

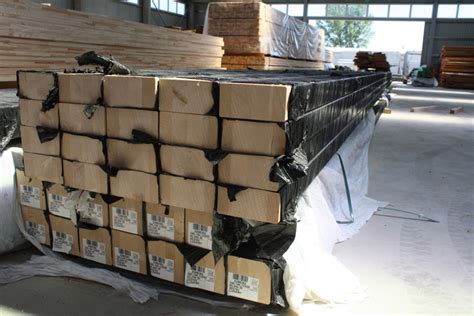

A rétegelt-ragasztott (BSH vagy RR tartó) gerendák speciális, nagy szilárdságú faanyagok, amelyeket hosszanti irányban toldott, szárított és rétegesen összeragasztott lamellákból készítenek. Ezek a tartók kiváló statikai tulajdonságokkal rendelkeznek, és lehetővé teszik nagy fesztávok áthidalását, akár ívelt formák kialakítását is.

A gyártási folyamat szigorú minőségellenőrzés mellett zajlik:

Alapanyag kiválasztása: Csak minősített, szilárdsági osztályozáson átesett faanyag használható.
Lamellák előkészítése: A faanyagot kiszárítják (12±2% nedvességtartalomra), és eltávolítják belőle a statikailag problémás fahibákat.
Hossztoldás: A kisebb darabokat ékcsapos toldással hosszabbítják meg, a szabványoknak megfelelően.
Ragasztás: Speciális, kültéri vízálló ragasztóval, előírt technológia szerint ragasztják össze a lamellákat.
Préselés: Nagy nyomáson összekötik a rétegeket.
Utómegmunkálás: A kész tartót méretre vágják és szükség esetén további megmunkálásnak vetik alá.

A rétegelt-ragasztott tartók minősítése az MSZ EN 14080:2013 és az MSZ EN 338:2016 szabványok alapján történik. A jelölések (pl. GL24h, GL30c) utalnak a faanyag típusára, szilárdságára és a lamellák felépítésére. A "h" jelölés homogén, míg a "c" jelölés kombinált felépítést jelent, ahol a középső rétegekben engedékenyebb a szabvány a fahibák tekintetében.

A ragasztott anyagok felhasználási területe eltérő lehet: míg esztétikai célra (pl. konyhapult, nyílászárók) a mérettartás és a fahibák elhelyezése a fontos, addig tartószerkezeti célra (RR tartó) a szigorú statikai követelmények érvényesülnek. A ragasztási technika, a hossztoldások helye és a lamellák forgatási iránya mind befolyásolják a kész termék minőségét és tartósságát.

A gondos tervezés és a minőségi alapanyagok, valamint a precíz gyártástechnológia biztosítja, hogy a faépítmények hosszú távon is esztétikusak és biztonságosak maradjanak.
