Koaxiális kábelek diszperziója és jellemzői 50 ohmos RF közegekhez
50 ohmos RF koax kábelek széles választékát találja ebben a termékkategóriában. Felhasználását tekintve CB, VHF, UHF, WIFI és GSM antennákhoz és berendezésekhez valamint egyéb kommunikációs eszközökhöz javasoljuk. A kábel kiválasztásánál legyen figyelemmel annak csillapítására. Ez az érték határozza meg, hogy 100 méter kábelhosszon mennyivel csökken a betáplált rádiófrekvenciás teljesítmény. Ezt dB-ben adják meg a gyártók és különböző frekvenciákon eltérő értékkel bírnak. 3dB-enként a teljesítmény feleződik, tehát ha azt látjuk, hogy egy kábelnél 100Mhz-en 9dB veszteség van, akkor 100W bemeneti teljesítmény esetén a 100 méter kábel végén kb. 12,5W RF teljesítmény fog megjelenni.
A kábel alapvető jellemzőit a csillapításon túl meghatározza annak anyaga (pl.: réz vagy csak rezezett acél), és hajlítási sugara (szerelésnél fontos tényező!). Minden esetben a kábelünknek megfelelő csatlakozót szükséges vásárolnunk, mivel azok belső ér és külső kábelátmérője az egyes típusoknál eltérő.
Mit érdemes tudni a koax kábelről?
A koax kábeleknek két típusa létezik: alapsávú és szélessávú. Amíg az alapsávú koaxiális kábelek digitális jelátvitelre használhatók, addig a szélessávú társaik kizárólag analóg jelet képesek átadni. Alapsávú átvitel esetén gyakoribb az 50 ohmos típus, szélessávnál pedig a 75 ohmos kivitelt kötik be a szakemberek. Fontos azonban megjegyezni, hogy a 75 ohmos koaxiális kábelek is használhatók alapsávú átvitelre.

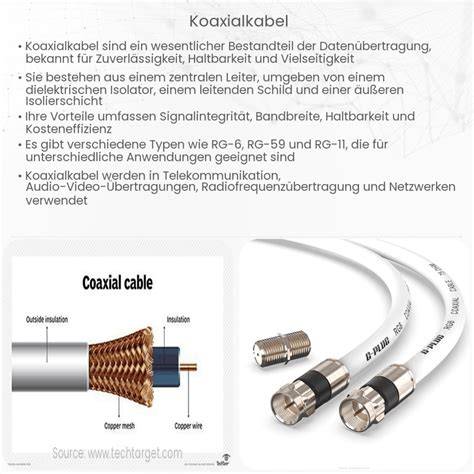

Hogyan épül fel az 50 ohmos koax kábel? Az alábbi 4 komponens szükséges hozzá: Árnyékoló réteg, Szigetelés, Belső ér, Burkolat. A fonott réz árnyékolás a legelterjedtebb, mert kiváló árnyékoló és jó hajlíthatóságot ad. A szigetelés lehet polietilén vagy polipropilén, és elérhető félig hézagos változat is. A belső vezető rendszerint rézből készült, tömör vagy sodrott, és acélból készült vezető bevonatú megoldás is előfordulhat magas mechanikai terhelés esetén. A burkolat általában PVC, amely kémiailag ellenálló és kemény, ugyanakkor szükség esetén lágy PVC jöhet szóba a hagyományos felhasználásnál.
Jellemzői közé tartozik a csillapítás, a hullámellenállás és a késleltetés. A csillapítás megmutatja, mekkora a kábeleken átfutó jelerősség vesztesége, amelyet a középső ér anyaga, a jel frekvenciája és a levegő páratartalma is befolyásol. A hullámellenállás az impedancia, amely túlzott eltérése esetén például televíziós vételnél szellemképet okozhat. A késleltetés a dielektromos állandó hatására adódik, és minél alacsonyabb permittivitású szigetelést alkalmazunk, annál kedvezőbb a késleltetési idő.
50 ohmos koax kábel a DND Telecom kínálatából
A DND kínálatában kapható 50 ohmos RF koax kábelek komplett tekercsként vagy méretre vágva is megvásárolhatók. Tekercsként 100 méteres, 250 méteres és akár 500 méteres kivitelben is elérhetők. A koaxiális kábel (koax) olyan elektromos vezető, amelyet jelek átvitelére használnak. Ez a kábel két koncentrikus vezetőből áll: a belső vezetőből és a külső vezetőből, amit általában egy védőréteg borít. Ezen felül a kábel szigetelő réteggel van körbevéve, hogy megakadályozza a vezetők közötti elektromos kapcsolatot és a külső környezeti tényezőktől való védelmet nyújtson. A koaxiális kábelek széles körben használatosak az audio-, video- és adatkommunikációban.
Két koncentrikus vezető: az egyik a belső, amelyen a jel halad; a másik a külső, amely a földelést szolgálja, és elektromágneses interferenciáktól védő rétegként is működik. Különböző típusok léteznek, például RG58, RG59, RG174, amelyek különböző átmérőkkel és impedanciákkal (50 Ohm vagy 75 Ohm) rendelkeznek és különböző maximális feszültségtűrés mellett működnek. A felsorolt példák közül az RG58 tipikusan 50 Ohm, a 100 MHz-es csillapítás körülbelül 9-15 dB/100 m környékén állhat, és 500 MHz-re növekedhet a csillapítás.
A koaxiális csatlakozók nagyjából két kategóriába sorolhatók: külső felhelyezhetők és belső burkolaton használhatók. A csatlakozók gyakran a vastagabb kábelek befogadására terveztek, bizonyos mértékű tehermentesítést biztosítanak, és a dugaszok, aljzatok rögzítését teszik lehetővé. Ilyenek a Hirose u.FL sorozat vagy az IPEX MHF sorozat. A legtöbb csatlakozó frekvenciája több tíz GHzig terjed. A gyakorlatban például a krimpelt SMA dugasz 50 Ohm, tipikusan 20 GHz-ig képes működni, 7,9 mm átmérőjű, sárgaréz házú és aranyozott középső részű.
Az u.FL csatlakozókat általában gyárilag az antennák koaxiális kábeljeire szerelik fel. Mérete 2 mm, és nincs feszültségmentesítő vagy reteszelési képességük, így az aljzatokat gyakran a NYÁK felületére szerelik. A koaxiális kábeles rendszerek megfelelő antenna, koaxiális kábel és csatlakozók kiválasztásával biztosítják a megbízható kapcsolatot a vezeték nélküli eszközök számára.
Fontos megfontolások közé tartozik a koax kábelek típusának és árnyékolásának kiválasztása. 75 ohm-os kábelek gyakran használatosak DVB-T vételre, kábel TV-re és SAT vételre, míg a 50 ohmosak professzionális alkalmazásokban általánosak. A háromszoros árnyékolású koaxiális kábel kiváló, de a gyakorlatban a jobb minőség eléréséhez gyakran elegendő a kettős vagy háromszoros árnyékolás. Az árnyékolás minősége és a külső csatlakozók megfelelő csatlakozása is befolyásolja a jel továbbítását és a zavartalan vételt. A gyártók gyakran alkalmaznak réz fonatot és alumínium fóliákat a jó árnyékolás érdekében, ónozással javítva a korrózióállóságot. A rézbevonatos acélokat (CCST) pedig költséghatékonyság miatt alkalmazzák, de hosszú távon nem ideális a teljesítmény és a stabilitás szempontjából, különösen a műholdas vétel esetében.
Az összeállításnál a fizikai érintkezések minősége kulcsfontosságú: a dugaszolások lerontják az árnyékolást és a jelerősséget. Profik ezért gyakran kompressziós F-csatlakozókat használnak, amelyeket egy speciális fogóval lehet felpréselni a kábel végére. A minőségbiztosítás érdekében a csatlakozók és a kábel közötti illesztés legyen pontos, és a rendszer mindkét irányban kompatibilis legyen a digitális korszakban.
A Somogyi.hu koaxiális kábelei megbízható megoldást kínálnak a hang- és videójelek stabil átvitelére. Legyen szó televíziók, műholdvevők, antennák vagy hangrendszerek csatlakoztatásáról, ezek a kábelek ideális választást jelentenek.
Az árnyékolás és a csillapítás minősége közvetlenül befolyásolja a vételi és adási teljesítményt. A kiválasztásnál figyelembe kell venni a teljesítményveszteséget, az árnyékolás mértékét, a belső ér anyagát, a dielektromos állandót és a külső köpeny anyagát. A gyártók szerint a legjobb megoldás a legalább kettős árnyékolású kábel, de a 100 dB-es árnyékolású prémium kivitelek is léteznek, különösen a műholdas tartományokban. A rézvezető és alumínium fólia kombinációja, valamint az ónozott réz fonat növeli az élettartamot és a korrózióállóságot, különösen nedvesség jelenlétében.
Kevésbé feledkezhetünk meg a magas frekvenciákra vonatkozó interferencia- és zajvédelmekről: a megfelelő árnyékolás megakadályozza, hogy a háztartási készülékek jelei zavarják a vételt. A digitális földi- vagy műholdas televízió vételénél is kritikus ezeknek a tényezőknek a szerepe, és a megfelelő koax kábel kiválasztása hozzájárul az optimális jelminőséghez.
Ár és elérhetőség
Az ár mértéke és a kapacitás a paraméterektől függ, és gyakran akár Ft/m összegben jelenik meg. A kifejezetten nagy hosszokra szánt kábelek etalonnak számítanak a hosszú távú megbízhatóság és a minőség szempontjából. A 75 ohm-os és 50 ohm-os változatok egyaránt elérhetők különböző kivitelekben, és a felhasználói igényekhez igazítva választhatók.
