Padlófűtési Rendszerek: A Hatékony Hőeloszlás és Nyomáskezelés Művészete
A padlófűtési rendszerek egyre népszerűbbé válnak otthonainkban és munkahelyeinken, köszönhetően az általuk nyújtott egyenletes hőkomfortnak és az energiatakarékos működésnek. Azonban e rendszerek optimális teljesítményének elérése kulcsfontosságú a megfelelő tervezésen és telepítésen múlik. Ez a cikk részletesen foglalkozik a padlófűtési rendszerek méretezésének, a nyomásviszonyoknak, valamint a rendszer elemeinek kiválasztásának fontosságával, hogy biztosítsuk a hatékonyságot, a hosszú távú megbízhatóságot és a kellemes hőérzetet.
A Padlófűtés Méretezésének Alapjai: A Hőigény Pontos Meghatározása
A padlófűtés méretezése komplex feladat, amely magában foglalja az előremenő hőmérséklet, a csődimenzió és a csőfektetési távolság figyelembevételét. A cél egy olyan rendszer létrehozása, amely képes hatékonyan és gazdaságosan biztosítani a helyiség komfortfokozatát.
A padlófűtés hatékony működése és energiahatékonysága szempontjából elengedhetetlen, hogy a rendszer méreteit a lehető legpontosabban határozzuk meg. Ebben nyújt segítséget a speciálisan erre a célra kifejlesztett padlófűtés méretező kalkulátor. Ez a kalkulátor kulcsfontosságú a padlófűtés rendszerek tervezésében, mivel lehetővé teszi a helyiségek méretének és a padlófűtés igényeinek pontos összehangolását. A kalkulátor figyelembe veszi a padlófűtés teljesítményigényét, a csőhálózat elrendezését és a szükséges anyagmennyiséget is.
A méretezés során figyelembe kell venni több fontos tényezőt:
- Előremenő Hőmérséklet: A magasabb előremenő hőmérséklet növeli a hőleadást, de csökkentheti a rendszer hatékonyságát és kényelmét. Az optimális előremenő hőmérséklet általában 35°C és 45°C között van. A túl magas előremenő hőmérséklet károsíthatja a burkolatot és energiaveszteséget okozhat.
- Csődimenzió: Kisebb átmérőjű csövek nagyobb hőátadási felületet biztosítanak, de a vízáramlás ellenállása nagyobb lehet. Ez befolyásolhatja a szivattyú teljesítményigényét és a rendszer hidraulikai egyensúlyát. A cső átmérőjének kiválasztása függ a szükséges teljesítménytől és a rendelkezésre álló helytől.
- Csőfektetési Távolság (Menetemelkedés): A csövek közelebbi elhelyezése növeli a hőeloszlást és az egyenletes fűtést, de több anyagot igényel, így drágább lehet. Általános irányelvként a csőfektetési távolság általában 10 és 30 cm között változik. A szélek mentén, hidegebb zónákban (például bejárati ajtók vagy külső falak közelében) sűrűbb elhelyezés javasolt.
A megfelelő méretezés biztosítja a rendszer hatékonyságát, gazdaságosságát és a helyiség kényelmes fűtését. A kalkulátor segít megelőzni a túlméretezést és az alulméretezést is, amelyek mindkettő jelentősen befolyásolhatják a rendszer hatékonyságát és gazdaságosságát.
A Hőveszteség Számítása: A Rendszer Tervezésének Alapja

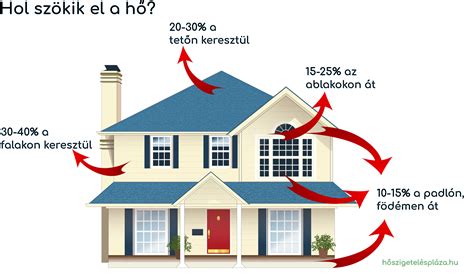

A padlófűtési rendszer tervezésének alapja a helyiség hőveszteségének pontos meghatározása. Ez a számítás határozza meg, hogy mekkora teljesítményre van szükség a helyiség komfortos hőmérsékleten tartásához. A hőveszteséget számos tényező befolyásolja:
- Falazat és Szerkezeti Jellemzők: A falak anyaga, vastagsága és hőszigeteltsége jelentősen befolyásolja a hőveszteséget. A rosszul szigetelt falakon keresztül jelentős hőenergia távozhat.
- Helyiség Méretei: A helyiség alapterülete és belmagassága adja meg a fűtendő légtér nagyságát.
- Nyílászárók: Az ablakok és ajtók tervezése, mérete és hőszigetelési tulajdonságai kritikusak. A rosszul záródó vagy rosszul szigetelt nyílászárók jelentős hőveszteséget okoznak.
- Befejező Burkolat Típusa: A padlóburkolat anyaga befolyásolja a hőátadást. A kerámia és kőburkolatok kiváló hővezető képességgel rendelkeznek, míg a vastagabb szőnyegek vagy parketták csökkenthetik a hatékonyságot.
- Tájolás és Környezeti Hőmérséklet: A helyiség tájolása (napos vagy árnyékos oldal) és a külső környezeti hőmérséklet szintén figyelembe veendő.
A hőveszteség számításának alapja a fűtési kör által leadott hőnek kompenzálnia kell az épület hőveszteségét. A szükséges körteljesítmény (Mp) és a hőveszteség (Q) közötti kapcsolatot a következő képlet fejezi ki: Mp = 1,2 x Q. Ez a képlet figyelembe veszi a rendszer hatékonyságát és egy kis biztonsági ráhagyást is tartalmaz.
A pontos számításhoz szükség van az épületszerkezetek hővezetési együtthatójának (λ) ismeretére, valamint a felületek méretére. A falakon, mennyezeten, ablakokon és ajtókon keresztül történő hőveszteség kiszámítása után figyelembe kell venni a levegő beszivárgásából adódó további hőveszteséget is, ami általában 10%-ot jelent.
Amennyiben a ház szellőzőrendszerrel is fel van szerelve, a hőveszteség számításába be kell építeni a friss levegő felmelegítéséhez szükséges energia mennyiségét is.
A Padlófűtés Működtetők és Nyomásviszonyok: A Rendszer Szabályozása
A padlófűtési rendszerek hatékony működéséhez elengedhetetlen a meleg víz áramlásának precíz szabályozása. Ebben a feladatban kulcsszerepet játszanak a padlófűtés működtetői, ismertebb nevükön a szelepmozgatók. Ezek az eszközök felelősek a szelep nyitásáért és zárásáért, ezáltal szabályozva a fűtővíz mennyiségét az egyes körökben.
A padlófűtési szelepmozgató nyomásértéke arra a maximális nyomásra vonatkozik, amelyet az aktuátor biztonságosan képes kezelni. Ez egy kulcsfontosságú specifikáció, mert ha a padlófűtési rendszerben a nyomás meghaladja az aktuátor nyomásértékét, az mindenféle problémához vezethet, beleértve a szelep károsodását és a rendszer meghibásodását.
A Megfelelő Nyomásérték Kiválasztása
A szükséges nyomásérték meghatározása több tényezőtől függ:
- Rendszer Típusa: Különböző típusú padlófűtési rendszerek eltérő üzemi nyomással működhetnek.
- Rendszer Mérete és Elrendezése: Nagyobb rendszerek általában nagyobb nyomásértékkel rendelkező működtetőket igényelnek, mivel több folyadékot kell kezelniük és nagyobb területet kell lefedniük.
- Csövek Hossza és Átmérője: A rendszerben lévő csövek hossza és átmérője szintén szerepet játszik a szükséges nyomásérték meghatározásában, mivel ezek befolyásolják a hidraulikai ellenállást.
Általánosságban elmondható, hogy a legtöbb lakossági padlófűtés viszonylag alacsony nyomáson működik, általában 1 és 3 bar között. Ezekhez a rendszerekhez általában elegendőek a körülbelül 6 bar névleges nyomású hajtóművek. Kereskedelmi vagy ipari rendszerek esetén a nyomás ennél magasabb is lehet.
Fontos megjegyezni, hogy a padlófűtési rendszerben a nyomás ingadozhat. Például a rendszer első indításakor, amikor a folyadékot a csöveken keresztül szivattyúzzák, átmeneti nyomásnövekedés léphet fel. Ezt "indítási nyomásnak" nevezik, és magasabb lehet, mint a normál üzemi nyomás.
A piacon számos kiváló minőségű működtető kapható, amelyek kielégítik a különböző igényeket és költségvetéseket. Például léteznek kifejezetten lengyel piacra tervezett elektromos hő-elektromos működtetők, vagy sokoldalú padlófűtés működtetők, amelyek különféle alkalmazásokhoz használhatók. Az elosztókhoz való elektromos működtetők is népszerűek.
NEM MELEG A PADLÓFŰTÉS :O :O :O#épületgépészet #Karsai József #padlófűtés #épületgépészet #fűtés
A Nyomáspróba Jelentősége
A padlófűtési nyomáspróba egy kritikus eljárás, amelyet a padlófűtési rendszer telepítése során el kell végezni. Célja annak biztosítása, hogy a rendszer szivárgás nélkül ellenálljon a maximális üzemi nyomásnak, mielőtt üzembe helyezik. Ez az eljárás segít azonosítani a rendszer szivárgását vagy gyengeségét.
A legszélesebb körben elismert szabvány a padlófűtési rendszerek nyomásvizsgálatára az ASTM F2857. Ez a szabvány felvázolja a teljes padlófűtési rendszer nyomásvizsgálatának eljárását, beleértve az összes alkatrészt és a csővezetéket. A szabvány szerint a nyomáspróbát három fázisban kell elvégezni:
- Hidrosztatikus Nyomásteszt: A rendszert vízzel töltik fel, és a maximális üzemi nyomás 1,5-szeresének megfelelő nyomás alá helyezik. A nyomást legalább 2 órán keresztül fenntartják, miközben a rendszert szivárgás vagy egyéb probléma szempontjából ellenőrzik.
- Hőmérséklet-ciklus Teszt: A rendszerben lévő vizet felmelegítik a maximális üzemi hőmérsékletre, majd visszahűtik szobahőmérsékletre. Ezt a folyamatot háromszor megismétlik, és minden ciklus után megvizsgálják a rendszert.
- Légnyomás Teszt: Az összes vizet eltávolítják a rendszerből, és levegővel olyan nyomás alá helyezik, amely a rendszer maximális üzemi nyomásának 1,5-szerese. A nyomást legalább 10 percig fenntartják, és ellenőrzik a rendszert szivárgás vagy egyéb probléma szempontjából.
A nyomáspróba elvégzéséhez speciális berendezés szükséges, beleértve egy nyomásmérőt, nyomáscsökkentő szelepet és egy szivattyút. A nyomáspróba eredményeit fel kell jegyezni és dokumentálni kell. Minden szivárgást vagy egyéb problémát a rendszer üzembe helyezése előtt orvosolni kell.

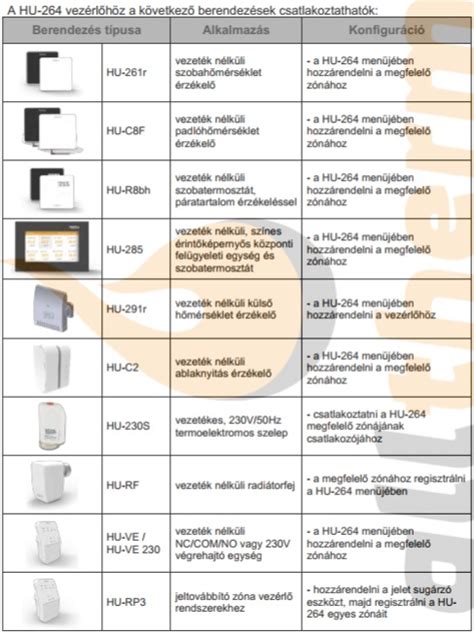

Szelepmozgató Problémák és Megoldások
A felhasználók tapasztalatai alapján előfordulhatnak problémák a szelepmozgatókkal kapcsolatban. Az egyik gyakori jelenség, hogy a szelepmozgatók akkor is aktiválják a zónavezérlőt, amikor egyébként a termosztát kikapcsolt állapotra utasítaná őket. Ez gyakran a szelepmozgató segédkapcsolójának hibájára vezethető vissza. Ilyenkor a fűtőkörök záródnak, de a zónavezérlő, a szivattyú és a kazán bekapcsolva marad.
Ha ilyen hibát tapasztalunk, érdemes megfontolni a szelepmozgatók cseréjét, különösen, ha a rendszer már több éve működik. Egyes esetekben a hibás szériából származó szelepmozgatók is okozhatnak problémát. A hibás működés diagnosztizálásához egyesével kell végigpróbálni a szelepmozgatókat, hogy azonosítsuk a zárlatos vagy hibás egységet.
A szelepmozgatók belső mechanizmusai, mint például a szervoszelep ülékkel való összetapadása, szintén okozhatnak problémát, különösen hosszú tárolás után. Finom rezegtetés vagy óvatos ütögetés segíthet a szelep felszabadításában, mielőtt a garancia elvesztésének kockázatával szétszednénk.
Anyagválasztás és Telepítési Irányelvek
A padlófűtési rendszer sikeres telepítéséhez nemcsak a méretezés és a nyomásviszonyok kezelése fontos, hanem a megfelelő anyagok kiválasztása és a telepítési folyamat precíz betartása is.

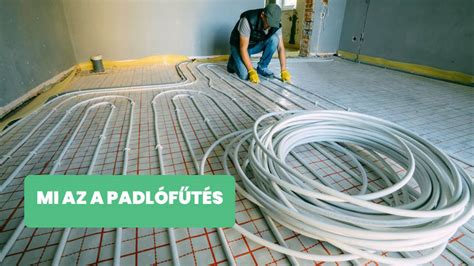

Csővezetékek és Kiegészítők
A padlófűtési csövek kiválasztásánál több szempontot is figyelembe kell venni. A PE-Xa típusú csövek kiválóan alkalmasak, mivel a telepítés során keletkezett roncsolódások egyszerű melegítéssel javíthatók. Az ötrétegű csővezetékek is népszerűek, mivel ugyanazzal a csővel szerelhető a vízellátás és a fűtés is. Az Uponor Unipipe PLUS varrat nélküli ötrétegű csővezeték rendszere például a húzott technológiával készül, így gyakorlatilag meghibásodási lehetőség nélküli. A csővezeték elemeket nyomáspróba-biztos idomrendszer köti össze, elkerülve a le nem préselt idomokból adódó későbbi meghibásodásokat.
A csövek hosszának kiszámításához egy egyszerű képletet használhatunk: L = S / N * 1,1, ahol S a kontúr területe, N a fektetési lépés, és az 1,1 pedig a 10%-os hajlítási ráhagyást jelenti. A végső értékhez hozzá kell adni a kollektorból a melegkör elosztójáig vezető csőszakaszt is.
Az Esztrich és a Szigetelés Szerepe
Az esztrich (aljzatbeton) vastagsága befolyásolja a padlófűtés felfűtési idejét. A 7 cm-nél vastagabb esztrich felmelegítése sok időt vesz igénybe, ezért a vízrendszerek telepítésekor igyekeznek nem túllépni ezt a határértéket. A padlókerámia a legmegfelelőbb bevonat a vízalapú padlókhoz, mivel jó hővezető. Parketta alá nem javasolt a padlófűtés az ultraalacsony hővezető képessége miatt.
A padló szigetelése kiemelten fontos, különösen földszinti elhelyezés esetén. A szigetelés vastagságának legalább 100 mm-nek kell lennie. Erre a célra ásványgyapotot vagy extrudált polisztirolhabot használnak. Az esztrich beszerelésekor a beton lineáris tágulásának kiegyensúlyozása érdekében a helyiség kerületét csillapító szalaggal kell ellátni.
Az Első Felfűtés és Beállítás
A padlófűtési rendszer telepítése után az első felfűtést mindig fokozatosan kell végezni, akár egy hét alatt, minden nap magasabb hőmérsékletre emelve a felületet. Ez a fokozatos szárítást is elősegíti, különösen nedves technológia esetén.
A padlófűtési köröket be kell szabályozni a tervezett térfogatáramok szerint. Erre a célra a szelepek alkalmasak, nem a kézi elzárók. A modern szabályozó rendszerek automatikusan képesek a térfogatáramok beszabályozására is.
Összefoglalás: A Komplett Megoldás Felé
A padlófűtési rendszerek telepítése és üzemeltetése során a részletekre való odafigyelés kulcsfontosságú. A pontos méretezés, a megfelelő nyomásviszonyok biztosítása, a minőségi anyagok használata, a precíz telepítés és a szakszerű beállítás mind hozzájárulnak egy hatékony, gazdaságos és hosszú távon megbízható fűtési rendszerhez. A speciális kalkulátorok és a nyomáspróbák elvégzése nem csupán ajánlott, hanem elengedhetetlen a kellemetlen meglepetések és a költséges javítások elkerülése érdekében. A padlófűtés nem csupán egy fűtési mód, hanem egy olyan komfortérzetet nyújtó megoldás, amely helyes kivitelezés esetén jelentősen növeli otthonunk értékét és élvezeti fokát.
