A Műhelyprés és a Csapágyak Méretezése: Alapvető Eszközök és Mérési Módszerek

A műhelyek és szervizek elengedhetetlen eszközei közé tartoznak a présgépek, amelyek különféle szerelési és szétszerelési feladatok elvégzéséhez szükségesek. Legyen szó korrodálódott csapágyak, perselyek eltávolításáról, vagy éppen új alkatrészek precíz beillesztéséről, a megfelelő présgéppel rendelkező szakember munkája jelentősen megkönnyíthető. Ezzel párhuzamosan, a gépek és berendezések megbízható működésének alapvető feltétele a megfelelő csapágyak kiválasztása és beszerelése, amihez elengedhetetlen a csapágyak méreteinek pontos ismerete. Ez a cikk bemutatja a műhelyprések különböző típusait, azok alkalmazási területeit, valamint részletesen kitér a csapágyak méretezésének fontosságára és a szükséges mérési módszerekre.

A Műhelyprések Típusai és Alkalmazási Területei

A műhelyprések olyan, nagy erőkifejtésre képes eszközök, amelyek nélkülözhetetlenek a modern műhelyek felszereléséből. Különböző típusok léteznek, melyek között a legelterjedtebbek a hidraulikus és a pneumatikus, illetve a kettő kombinációjával működő pneumatikus-hidraulikus présgépek. Ezek az eszközök teszik lehetővé olyan feladatok elvégzését, mint a kerékcsapágyak vagy a korrodálódott perselyek kinyomása, amelyek kézi erővel szinte lehetetlenek lennének.

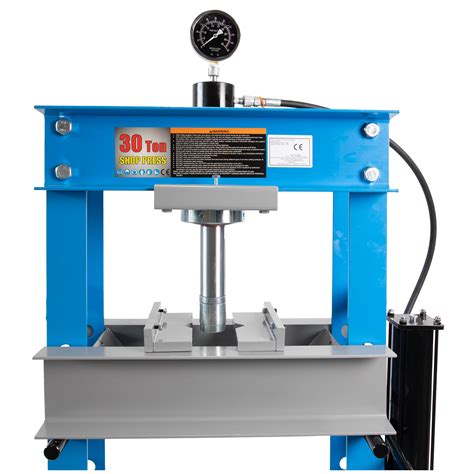

Hidraulikus Műhelyprések

A hidraulikus műhelyprések a leggyakrabban használt típusok. Ezek a gépek hidraulikus munkahengerek segítségével fejtik ki az erőt, melyet általában kézi pumpával lehet működtetni. A kisebb, asztali kivitelű hidraulikus pr સામાન્યan 10 tonna nyomóerővel rendelkeznek, és ideálisak kisebb műhelyek vagy otthoni használatra. Nagyobb, állványos hidraulikus pr nyomóereje elérheti a 75 tonnát is, ami már elegendő a legtöbb autójavító szerviz igényeinek kielégítésére. A hidraulikus prés egyik legnagyobb előnye a precíz erőbeállítás és a megbízható, sérülésmentes összeszerelés biztosítása. A nyomóerő nagysága típusfüggő, és bár a 10 tonnás kapacitás a kisebb gépeknél általános, léteznek akár 200 tonnás kapacitású ipari présgépek is, bár ezekre a legtöbb esetben nincs szükség.

Pneumatikus és Pneumatikus-Hidraulikus Műhelyprések

A pneumatikus és pneumatikus-hidraulikus műhelyprések egyre inkább felváltják a hagyományos hidraulikus gépeket, még a kisebb nyomóerőt igénylő feladatoknál is. Ennek oka a sűrített levegő használatából adódó jelentős sebességnövekedés és hatékonyság. A pneumatikus eszközök gyorsabban és kevesebb felhasználói erőkifejtéssel dolgoznak. Nagy előnyük, hogy használatuk közben akár mindkét kéz szabadon maradhat, így a kezelő párhuzamosan más munkálatokat is végezhet. A pneumatikus-hidraulikus pr gépek a pneumatikus rásegítés sebességét és a hidraulikus rendszerek precíz erővezérlését ötvözik, így ideálisak a legkülönfélébb feladatokhoz.

Prés 50 t Hidro-Pneumatilus lábpedálos - gyors dugattyú - Compac FP 50

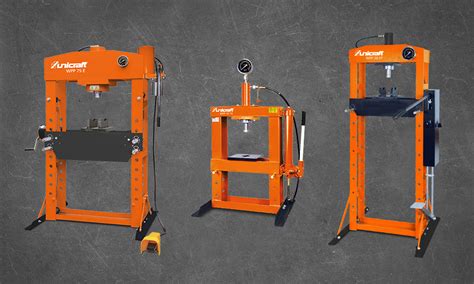

Asztali és Állványos Kivitelek

A műhelyprések lehetnek asztali vagy állványos kivitelűek. Az asztali pr gépek általában kisebbek és alacsonyabb nyomóerővel rendelkeznek (gyakran nem haladják meg a 10 tonnát), mivel nagyobb erőhatás esetén az asztalra való rögzítés már nem lenne biztonságos. Az állványos pr gépek nagyobbak, stabilabbak és lényegesen nagyobb nyomóerőt képesek kifejteni, így alkalmasak nehezebb ipari feladatokra is. Az állványos pr gépek nyomóereje tipikusan 10 és 50 tonna között változhat.

A Csapágyak Méretezése: A Megbízható Működés Kulcsa

A csapágyak a gépek és berendezések mozgó alkatrészeinek elengedhetetlen részei, amelyek biztosítják a gördülő mozgást és elosztják a terheléseket. A megfelelő csapágy kiválasztása és beszerelése kritikus a gép megbízhatósága és élettartama szempontjából. Egy rosszul méretezett vagy hibásan beépített csapágy idővel a teljes szerkezet meghibásodásához vezethet.

A Csapágy Méreteit Meghatározó Alapvető Paraméterek

A csapágyak méretének meghatározásához három fő adat ismerete szükséges:

Belső átmérő (d): Ez a csapágy belső gyűrűjének átmérője, amely a tengelyhez illeszkedik.
Külső átmérő (D): Ez a csapágy külső gyűrűjének átmérője, amely a házba vagy a befogadó elembe illeszkedik.
Szélesség (B vagy T): A csapágy tengelyirányú mérete, amely befolyásolja a terhelhetőséget és a stabilitást.

Ezeket a méreteket általában metrikus (milliméterben) vagy collos rendszerben adják meg. A legtöbb modern csapágy webáruházban a méretek milliméterben vannak feltüntetve.

A Csapágy Jelölések és Típusok

A csapágyakon található jelölések gyártónként eltérhetnek, de általában tartalmazzák a csapágy típusára és főbb méreteire utaló információkat. Az ISO szabványok (például az ISO 15:2017) egységesítik a méretezési rendszert, megkönnyítve a különböző gyártók termékei közötti eligazodást.

A leggyakoribb csapágy sorozatok és jellemzőik:

6000-es sorozat: Kisméretű, könnyű terhelésű alkalmazásokhoz, mint például háztartási gépek, kis motorok.
6200-as sorozat: Közepes méretű és terhelhetőségű csapágyak, széles körben használatosak ipari gépekben, autóalkatrészekben.
6300-as sorozat: Hasonló belső átmérő mellett nagyobb terhelhetőséggel rendelkeznek, mint a 6200-as sorozat, ideálisak nagy terhelést igénylő, de helytakarékos alkalmazásokhoz.
6900-as sorozat: Kompakt méret és jó terhelhetőség jellemzi, kiválóan alkalmasak szűk helyekre.

Ezen kívül léteznek speciális csapágytípusok is, mint a hengergörgős, kúpgörgős és axiális csapágyak, amelyek eltérő terhelési viszonyokra optimalizáltak. A hengergörgős csapágyak nagy radiális terhelést bírnak, a kúpgörgős csapágyak egyszerre kezelik a radiális és axiális terheléseket, az axiális csapágyak pedig kizárólag hosszirányú erőket képesek elviselni.

Hogyan Mérjük Meg a Csapágy Méreteit?

Amennyiben a csapágy jelölései nem olvashatók, vagy nincs pontos információnk a cserélendő csapágyról, a méretek meghatározása elengedhetetlen.

Mérőeszközök Használata

A legpontosabb mérés érdekében célszerű mérőeszközöket, például tolómérőt használni.

Belső átmérő mérése: A tolómérő külső mérőkarjait illessze a csapágy furatába, majd nyissa szét a mérőkarokat, amíg azok pontosan illeszkednek a furat falához. Olvassa le az értéket.
Külső átmérő mérése: Helyezze a tolómérő külső mérőkarjait a csapágy külső gyűrűjére, és zárja össze, amíg azok pontosan illeszkednek.
Szélesség mérése: A tolómérő mélységmérő karjával mérje meg a csapágy szélességét.

Ha nincs tolómérő kéznél, egy jó minőségű acél vonalzóval is megközelítőleg meghatározhatók a méretek, bár ez kevésbé pontos eredményt ad.

Mérőeszköz Nélküli Becslési Módszerek

Extrém helyzetekben, amikor semmilyen mérőeszköz nem áll rendelkezésre, a következő módszerek segíthetnek a méretek becslésében:

Vonalszélesség mérése: Egy egyszerű vonalzó segítségével nagyjából meghatározható a belső és külső átmérő, valamint a szélesség.
Papírkeret módszer: A csapágy külső köré tekert papíron jelölje meg a kerületet, majd ebből számítsa ki az átmérőt.
Háztartási tárgyak használata: Különböző átmérőjű tárgyak (pl. szívószálak, hajtűk) segítségével becsülhető a belső átmérő.

Ezen módszerek pontossága korlátozott, ezért javasolt minél hamarabb pontos mérőeszközt beszerezni.

A Préselés és Besajtolás Jelentősége

A préselés, vagy más néven besajtolás (press fit), olyan kötéstípus, ahol az alkatrészek érintkező felületének súrlódása biztosítja a kapcsolatot. A gyártók által megadott névleges méretek és a tényleges méretek közötti eltérések (mérettűrések) határozzák meg a kötés típusát:

Laza kötés: Nincs átfedés az alkatrészek között, lazán illeszkednek.
Átmeneti kötés: Kismértékű átfedés van az alkatrészek között.
Szilárd kötés: Jelentős átfedés, nehezen vagy egyáltalán nem oldható kötéssel.

A megfelelő mérettűrések betartása, a tiszta felületek és szükség esetén speciális rögzítőanyagok (pl. Loctite) használata biztosítja a tartós és megbízható préselt kötést. A kerékpáralkatrészeknél, mint a kormánycsapágy vagy a középcsapágy, a szilárd kötés biztosítja a szerkezeti stabilitást. Azonban a mérettolerancia hibája vagy az alkatrészek kopása átmeneti kötéshez vezethet, ami instabilitást és zajt okozhat. A megfelelő minőségű alkatrészek kiválasztása és a precíz beszerelési technika elengedhetetlen a problémák elkerüléséhez.

A csapágyak méretének pontos ismerete és a megfelelő présgépek használata kulcsfontosságú a tartós és megbízható szerkezetek létrehozásához, legyen szó ipari alkalmazásokról, autójavításról vagy akár kerékpáralkatrészek karbantartásáról. A SzerszamKell barkácsáruház széles kínálatában megtalálhatóak a legkülönfélébb hidraulikus és pneumatikus műhelyprések, valamint a csapágyak méretezéséhez és azonosításához szükséges információk is elérhetők, biztosítva a szakemberek és a hobbi barkácsolók számára a szükséges eszközöket és tudást.
